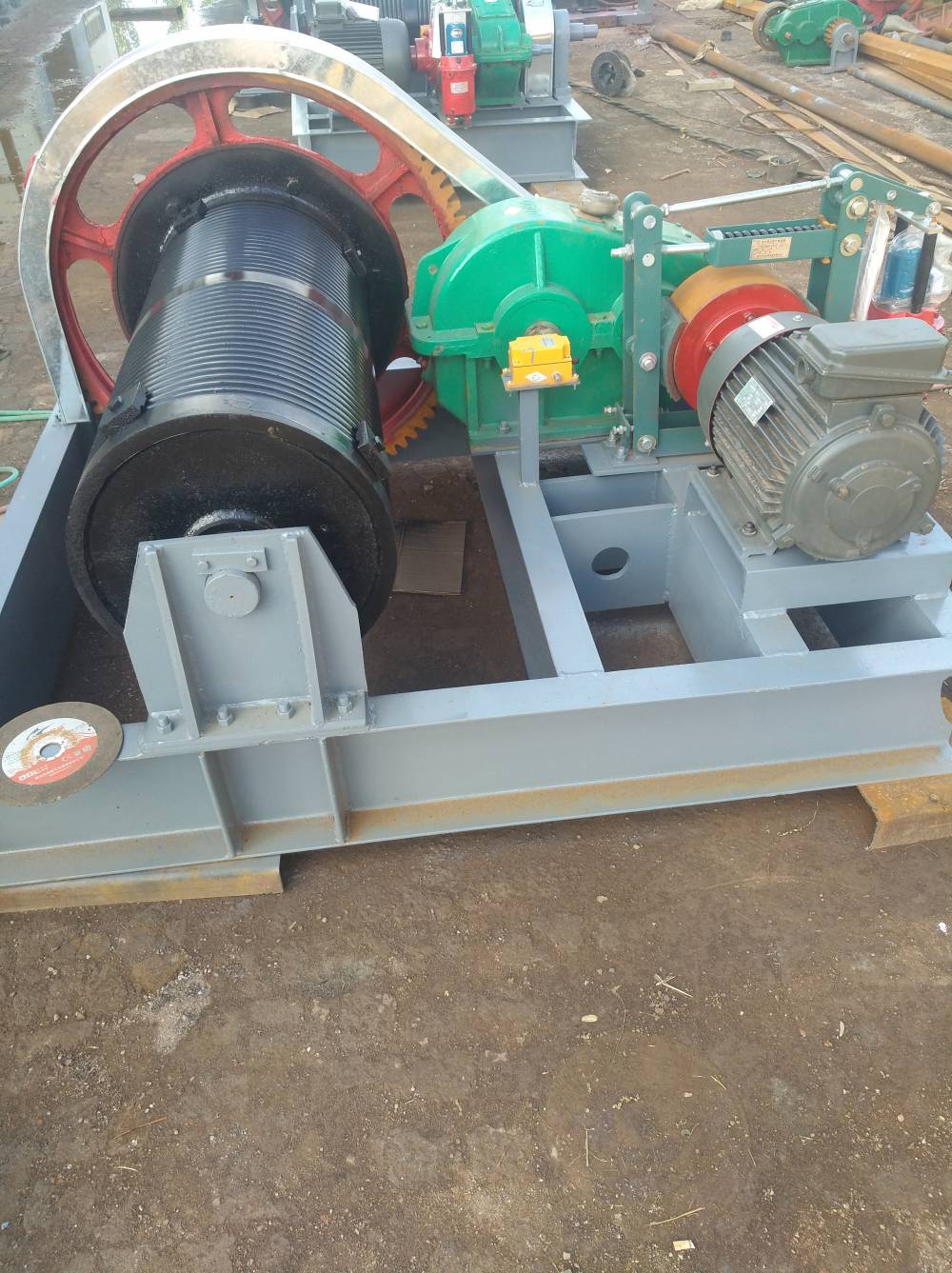

15TQPQ-2 5T雙吊點卷揚式啟閉機  QHQ 10-63T QPQ固定式卷揚機

 QPQ型、QPK型、QPT型、QPG型啟閉機選用指南

     本系列啟閉機可分為單吊點和雙吊點兩種,啟門力QPQ型、QPG型、QPT型為50KN--2500KN;QPK型為50KN--1250KN,供用戶選用。
QPQ型、QPK型、QPT型、QPG型系列產品的啟門力或持住力是按照GB/783-65起重機械起重量系列規定系列選定。
QPQ型、QPK型、QPT型、QPG型系列啟閉機不能做斜吊運行。
QPQ型、QPK型、QPT型、QPG型系列啟閉機的鋼絲繩采用6W(19)型,公稱抗拉強度1550--1700N/mm2.鋼絲繩隨機供應,常規每單機供應40m。
啟閉機設有上下行程限位開關作極限保護運行。
啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。
啟閉機機械強度按輕型工作級別計算,電動機按智期運行;若工作級別需提高,用戶應提出,然后更換啟閉機制造圖樣種類,制造并供貨。
閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。




QPK型系列啟閉機有快速、慢速兩種下降速度,慢速是正常通電情況下的速度;快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降,其快速值受調速器控制,不得超過5m/min,快速閉門時間一般為2min。

  15TQPQ-2 5T雙吊點卷揚式啟閉機  QHQ 10-63T QPQ固定式卷揚機

卷揚機使用時的注意事項:
  1、卷筒上的鋼絲繩應排列整齊,如發現重疊和斜繞時,應停機重新排列。嚴禁在轉動中用手、腳拉踩鋼絲繩。鋼絲繩不許完全放出,少應保留三圈。
  2、鋼絲繩不許打結、扭繞,在一個節距內斷線超過10%時,應予更換。
  3、作業中,任何人不得跨越鋼絲繩,物體(物件)提升后,操作人員不得離開卷揚機。休息時物件或吊籠應降至地面。
  4、作業中,司機、信號員要同吊起物保持良好的可見度,司機與信號員應密切配合,服從信號統一指揮。
  5、作業中如遇停電情況,應切斷電源,將提升物降至地面。
  6、工作中要聽從指揮人員的信號,信號不明或可能引起事故時應暫停操作,待弄清情況后方可繼續作業。
  7、作業中突然停電,應立即拉開閘刀,將運送物放下。
  8、作業完畢、應將料盤落地、關鎖電箱。1、  設計生產依據
