6.1.1.2　電纜布線
6.1.1.2.1　0區電纜系統
本質安全型“ia”的電纜安裝要求在6.1.2.4中規定，用于0區的其他設備的電纜應特殊批準。
6.1.1.2.2　1區、2區電纜系統
6.1.1.2.2.1　固定式設備用電纜
熱塑護套電纜，熱固護套電纜，合成橡膠護套電纜或礦物絕緣金屬護套電纜可用于固定式線路。
6.1.1.2.2.2　手提式和可移動式設備用電纜
手提式和/或移動式設備應使用含有加厚的氯丁橡膠或其他與之等效的合成橡膠護套電纜、含有加厚的堅韌橡膠護套的電纜或含有同等堅固結構護套的電纜。導線橫截面積小為1.0mm2。如需要電氣保護導線，應與其他導線絕緣方式相同，并且應與其他導線并入電源電纜護套中。
對地電壓不超過250V，額定電流不超過6A的手提式電氣設備可以采用普通橡套電纜、普通的氯丁橡膠護套電纜，或具有同等耐用結構的電纜。對于承受強機械力作用的手提式或移動式電氣設備，例如：手燈、腳踏開關、桶式噴霧泵則不允許采用這些電纜。
對手提式或移動式電氣設備，如果電纜中使用金屬柔韌性鎧裝或屏蔽，則鎧裝或屏蔽不應單作為保護導線使用。
6.1.1.2.2.3　阻燃性能
固定布線電纜的阻燃性能應符合GB/T18380.1～18380.3-2001要求,除非電纜埋在地下、充砂導管內或采取其它防止火焰?zhèn)鞑ゴ胧?br /> 6.1.1.2.2.4　軟電纜
危險場所用軟電纜應選用下列電纜：
――普通橡膠護套軟電纜
――普通氯丁護套軟電纜
――加厚橡膠護套軟電纜
――與加厚橡膠護套軟電纜絕緣耐壓相當?shù)乃芰献o(hù)套軟電纜
――加厚氯丁護套軟電纜
6.1.1.2.3　外部影響
電纜及其附件在安裝和使用時，根據實際情況應能防止受到外來機械損傷，腐蝕或化學影響。
6.1.1.2.4　電纜穿過不同區域的隔離措施
電纜穿過不同區域應采取下列隔離措施：
a) 兩區域交接電纜溝內應采取分段充砂、填阻火堵料或加防火隔墻等措施;
b) 電纜通過與相鄰區域共有的隔墻、樓板、地坪及易受機械損傷處，均應加以保護；留下的孔洞應嚴密堵塞;
c) 電纜在區域界面（隔墻、樓板、地坪）有保護管的，須在保護管兩端用阻火堵料嚴密堵塞、填塞深度不得小于管子內徑，且不得小于40㎜。

6.1.2　爆炸性氣體環境防爆電氣設備的安裝
6.1.2.1　一般規定
6.1.2.1.1　防爆電氣設備的類型、級別、組別、環境條件以及特殊標志等，應符合設計的規定。
6.1.2.1.2　防爆電氣設備的銘牌、防爆標志、警告牌應正確、清晰。
6.1.2.1.3　防爆電氣設備的外殼和透光部分應無裂紋、損傷。
6.1.2.1.4　防爆電氣設備的緊固螺栓應有防松措施，無松動和銹蝕。
6.1.2.1.5　防爆電氣設備宜安裝在金屬制作的支架上，支架應牢固，有振動的電氣設備的固定螺栓應有防松裝置。
6.1.2.1.6　防爆電氣設備接線盒內部接線緊固后，裸露帶電部分之間及金屬外殼之間的電氣間隙和爬電距離應滿足附錄D的要求。
6.1.2.1.7　電氣設備多余的電纜引入口應用適合于相關防爆型式的堵塞元件進行堵封。除本質安全設備外，堵塞元件應使用工具才能拆卸。
6.1.2.1.8　電氣設備的電纜和導管連接應符合有關防爆型式的要求。
6.1.2.1.9　密封圈和壓緊元件之間應有一個金屬墊圈，壓緊元件應滿足產品說明書的要求，并應使密封圈壓緊電纜或?qū)Ь€。
6.1.2.1.10　電纜外護套外徑與密封圈內徑的配合應適宜并滿足產品說明書的要求，密封圈不應有老化現象。
6.1.2.1.11　燈具的安裝，應符合下列要求：
a) 燈具的種類、型號和功率，應符合設計和產品技術條件的要求；
b) 螺旋式燈泡應旋緊，接觸良好，不得松動；
c) 燈具外罩應，螺栓應緊固。
6.1.2.1.12　防爆合格證書編號后綴有“U”符號的產品與其他電氣設備或系統一起使用時，應進行附加認證方可安裝使用。
6.1.2.1.13　電氣設備防爆合格證書編號帶有后綴“X”符號時，應注意其安全使用的特定條件。
6.1.2.2　隔爆型“d”的附加要求

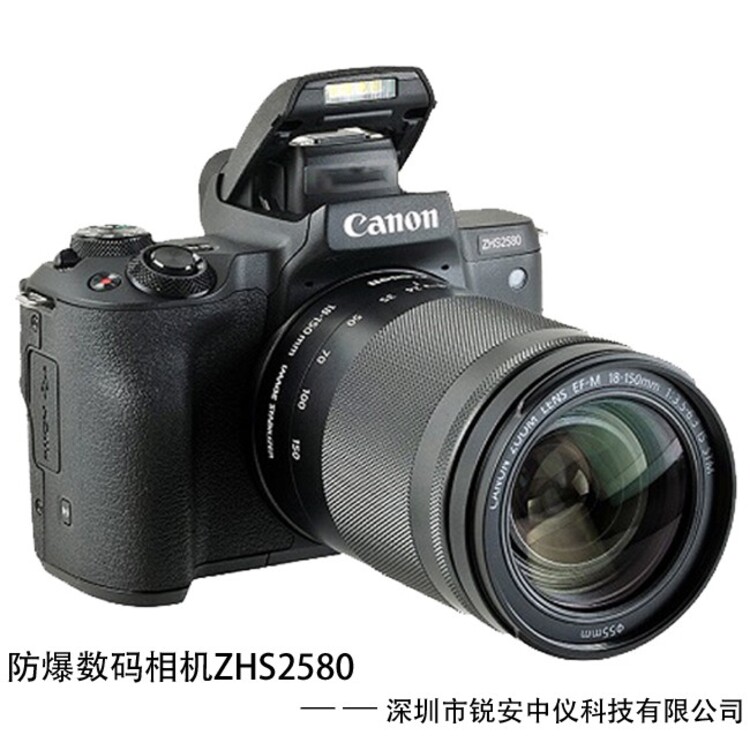

危險場所防爆電氣相機的檢查要求
為使危險場所用電氣相機的點燃危險減至小，在裝置和相機投入運行之前工程竣工交接驗收時，應對它們進行初始檢查；為電氣相機處于良好狀態，可在危險場所長期使用，應進行連續監督和定期檢查。檢查項目見表10至表18的相應條款。初始檢查和定期檢查應委托具有防爆資質的安全生產檢測檢驗機構進行，檢查程序見附錄A。
注：某些檢查項目如果制造商已進行了同等的檢查，并且安裝過程不可能影響到被制造商檢查過的那些零部件，就不要求全部的初始檢查。例如：不要求隔爆型電機內部隔爆間隙的初始詳細檢查，但是，為方便現場導線連接而拆下的接線盒蓋在裝配后宜進行檢查。

7.2.1　補救措施和相機更換
所有相機應按要求注明一般條件，必要時應采取一些適當?shù)难a(bǔ)救措施。應注意保持相機防爆型式的完整性；這可以要求與制造商協商。更換零部件應按照有關安全文件的要求進行。
安全文件中規定的對相機安全性能產生不利影響的零部件，未經有關部門同意不應進行更換。
注1：應注意避免與制造商降低靜電影響的措施發生沖突。
注2：更換照明裝置的燈泡時，按燈具標志規定的光源功率和型號，否則可能造成溫度過高。
注3：透明件的腐蝕、涂漆或遮擋，或者照明裝置的安裝不正確均能導致溫度過高。

7.2.3　停機
如果在維護時將電氣相機等裝置停機，裸露的導線應滿足下列條件之一：
a）正確連接到相應的外殼內；
b）與所有供電電源斷開，并使其絕緣；
c）與所有供電源斷開并接地。
如果電氣相機停止使用，與之相關的所有供電電源的導線均應被斷開、拆除，或者正確連接到相應的外殼內。

7.2.6　維護時相機的隔離
在危險場所打開任何電氣相機之前，它應與所有的電源包括中性線隔開，并且采取有效措施以防相機打開時由于疏忽而再通電。
7.2.6.1　除本安電路之外的裝置
a）內部有非本質安全型帶電部件并且安裝在危險場所的電氣相機，在未與所有輸入連接隔離，并且存在零線對地電位情況時與輸出線路、包括中性導體隔離時，相機不得開蓋項b或項c規定的除外。這里隔離的意思是指拔掉熔斷器和熔絲，或斷開隔離器、開關。直到有足夠的時間使表面溫度或儲存的電能降至不能引起點燃時，才能打開外殼。
b）在計劃工作所需的時間內，如果對此區域負責的部門或人員能夠不出現可燃性環境，并對這種情況做出了書面認可，那么在采取常規安全措施后，可以進行必要的裸露帶電部件的主要操作。
c）如果有關的法規和規程允許，對項a或項b的要求只有在2區內才可放寬。如果經安全評估證明滿足下列條件，那么在采取常規安全措施后，可以進行操作:
1) 在帶電相機上進行計劃的操作不會產生點燃火花；
2）電路具有防止產生火花的結構；
3）危險場所內的電氣相機和關聯電路不含有可能引起點燃的熱表面。
如果能符合這些條件，那么在采取常規安全措施后，可以進行計劃的操作。
安全評估的結果應記錄在文件中，其中含有以下信息：
——在帶電相機上計劃操作的形式；
——評估結果，包括評估時所作的試驗結果；
——評估中要求對帶電相機維護有關的任何條件。
相機的評估人員應：
——熟悉所有有關標準、實施法規的要求和現行的說明材料；
——獲取進行評估時所需的各種材料；
——必要時，使用與國家檢驗單位類似的試驗相機和試驗程序。
