高壓電容器成套裝置主要用途與適用范圍：

　　該裝置適用于220kV及以下配網變電站的6kV、10kV、35KV母線的無功自動或手動補償和變電站的有載調壓，通過對變電站有載調壓分接頭的自動調節和對母線上的電容器組的自動或手動投切，來實現對變電站電壓和無功的綜合需求控制。連接于工頻交流高壓電力系統，的優化電能質量，節損降耗，減低用電成本，提高輸配電系統的輸送容量，使供電系統安全可靠經濟運行。
??高壓電容器成套裝置結構特點??
該裝置由高壓并聯電容器（集合式電容器）、串聯電抗器、開關（隔離開關、接地開關、斷路器等）、避雷器、熔斷器、電流互感器、放電線圈、絕緣子、鋼架等組成。（裝置中各電器件可根據用戶要求予以增減，但均符合各自相應的有關標準）。

?高壓電容器成套裝置設計特點??
1.本裝置設計貫徹國家技術經濟政策，力求做到安全可靠，技術，經濟合理和運行檢修方便。
2.裝置的主接線方式為中性點不接地的單星形（）接線。特大容量的電容器組則可采用雙星形（-）接線。
3.裝置保護方式分為二級。級為單臺電容器內部故障時采用熔斷器保護。（分為內熔絲或外加噴逐式熔斷器二種方式）；第二級為電容器組內部故障時繼電保護（分為開口三角形電壓保護，橋式差電流保護，電壓差動保護及中性點不平衡電流（電壓））保護等幾種形式）。電容器裝置還設置有母線過電流保護、過電壓保護和低電壓失壓保護。??
4.裝置中，電容器組放電措施可根據用戶要求采用電容器內附放電電阻或電容器外加放電線圈形式?？墒闺娙萜鹘M上剩余電壓在5秒內自額定電壓峰值降至50V以下。??
5.裝置中電容器單臺容量可由用戶選取，計有50，100，150，200，334，500，800，1000，1500，2000kvar等。一般來說，裝置容量愈大，單臺電容器容量也愈大，但應注意每串聯段并聯的電容器不應小于少允許臺數。??
6.成套裝置分不同樣式，計有框架式、支架式、柜式等多種樣式。
?（1）框架式裝置電容器可按用戶要求分相分層布置。分層布置不超過三層，每層不超過二排。四周及層間不設隔板（可設網門）以利于通風散熱及巡視觀察。電容器及框架均做防銹處理。（具體式樣尺寸可與用戶商定）。??
（2）支架式裝置，電容器由支柱絕緣子架起?？煞窒唷⒎謱硬贾?。周圍及層間不設隔板。一般適用于戶外。電容器可分立放和臥放。
（3）柜式裝置是將電容器裝在配電柜內，也可分相分層布置。分層布置不超過三層，每層一般單排布置，配電柜壁上開有觀察窗及散熱百頁窗，以利于巡視和通風。柜式裝置適用于戶內。

機架式負載應用：

機架式負載主要用于電力、電信等部門及生產廠家的在線大功率UPS、逆變器、開關電源及柴油發電機組的性能檢測、老化等場合。統一分段式功率投入，能耗式工作模式，強制風冷式散熱，大大了恒功率放電的可靠性；內部散熱元件采用干式電阻，強制風冷式散熱。用新功耗元件自主知識產權生產，具有功率密度高，無紅熱現象，過熱自動保護功能，在風機不轉的情況下，也不會發生過熱、燒損的情況，安全壽命長；整機采用模塊化設計，操作簡單，維護方便；可根據客戶要求測試電壓、電流等參數，為大功率交流電源設備提供了科學的檢測手段。
產品簡介

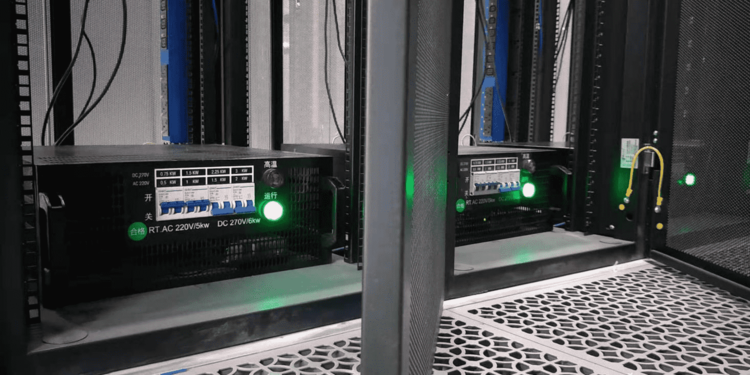

RT-6KW-AC220V-DC270V 系列為小功率恒阻機架式負載，采用標準的機柜柜體尺寸（4U或6U），可放到標準網絡機柜中聯機使用?？刂齐娫粗苯邮褂脺y(cè)試電源，無需額外供電，方便連接使用。
可應用于實驗室測試、車載電源測試、電池放電測試、電源產品壽命測試、數據中心測試、機房帶載能力測試等。
適合第三方檢測機構、檢測中心用于租賃、測試等。

RT-500KW-AC400V 交流負載箱：

交流負載箱：
型 號 ：RT-500KW-AC400V
主要組成部分： 戶內型干式阻性負載（電阻）、數據采集、加減載控制 散熱裝置；
額定電壓： 400V
額定功率： 500KW(阻性)，
額定頻率： 50HZ
額定電流： 750A
阻性負載： 500KW
阻性負載分段：1KW、 2KW、2KW、5KW、10KW，10KW，20KW，50KW,100KW*4
輔助電源： 380VAC/50Hz/三相五線制,5kw
控制方式： 手動本地控制
負載控制 ：軟件控制/手動控制 + 接觸器執行；
冷卻方式： 強制風冷 下側進上出
測量精度： 電壓±0.2%，電流±0.2%，頻率±0.03，功率±0.5%
測控、加減載軟件 定制
控制功能： 負載加減載控制
使用海拔高度： 1000米
環境溫度 ：－25℃～+50℃
環境濕度： 90%
絕緣等級： F
防護等級： IP23
噪聲 1米處小于80db（單臺）
出風口溫度： 出風口1M小于80度
箱體顏色： 根據用戶要求定制(或7035)
安裝位置 ：戶內
適用范圍 適用于船用柴油發電機組、陸用柴油發電機組、UPS檢測、變壓器帶載測試等。
