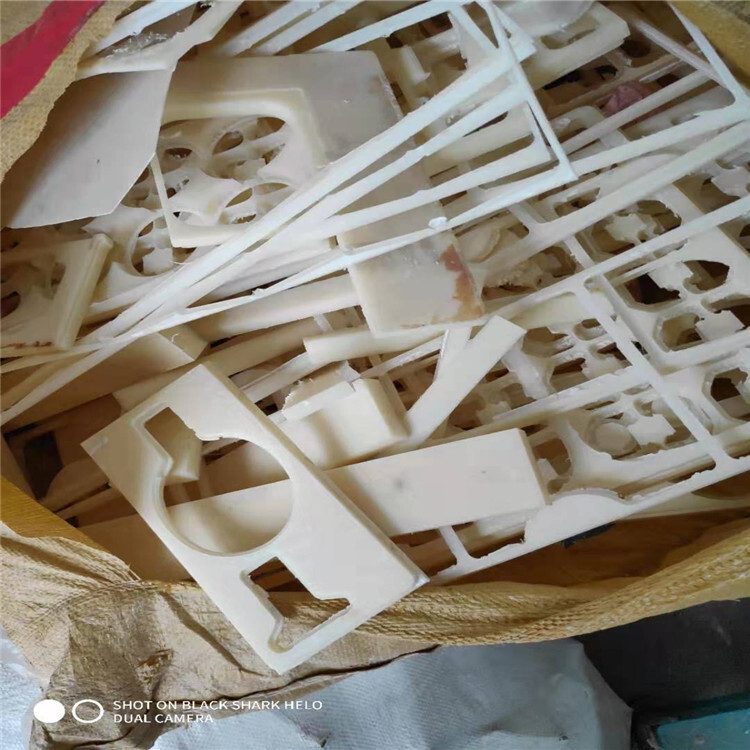

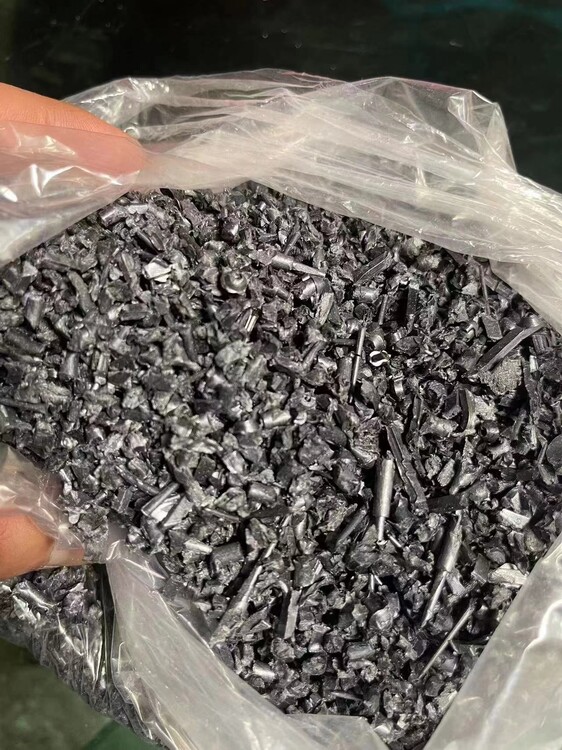

廣東工程塑料PPS回收，長(zhǎng)期回收水口料PPS/PBT/POM/PA66/PC/ABS/PP/PO等塑料，黑色pps廢料回收多少錢一噸，本色pps水口料回收價(jià)格，深圳PPS廢料回收,廣州PPS水口料回收,東莞PPS破碎料回收,惠州回收PPS塑膠廢品廢料，各種塑膠水口膠頭廢料回收再生利用。

pps改性塑料是以其的耐熱性為核心,兼顧它的減摩自光滑性,化學(xué)平穩(wěn)性、尺寸穩(wěn)定性,阻燃性和電絕緣性等.在化工行業(yè)pps可用作合成、輸送、儲(chǔ)蓄物料的反應(yīng)罐、管道、閥門、化工泵等,在呆板中心pps可建造葉輪、葉片、齒輪、偏愛輪、軸承、聚散器及耐磨零件;pps工程塑料的緊要用處如故在電子電器范疇,如制作變壓器骨架,高頻線圈骨架、插頭、插座、接線架、交鋒器轉(zhuǎn)脹片及各式精細(xì)零件等。

PPS工程塑料主要用途:

　　pps的應(yīng)用是以其的耐熱性為中心，兼顧它的減摩自潤(rùn)滑性，化學(xué)穩(wěn)定性、尺寸穩(wěn)定性，阻燃性和電絕緣性等。在化工行業(yè)pps可用作合成、輸送、儲(chǔ)存物料的反應(yīng)罐、管道、閥門、化工泵等，在機(jī)械中心pps可制作葉輪、葉片、齒輪、偏心輪、軸承、離合器及耐磨零件；pps的主要用途還是在電子電器領(lǐng)域，如制作變壓器骨架，高頻線圈骨架、插頭、插座、接線架、接觸器轉(zhuǎn)鼓鼓片及各種精密零件等。

　　物料性能

　　1、電絕緣性（尤其高頻絕緣性）優(yōu)良，白色硬而脆，跌落于地上有金屬響聲,透光率僅次于有機(jī)玻璃,化學(xué)穩(wěn)定性良好 。有優(yōu)良的阻燃性，為不燃塑料。

2、強(qiáng)度一般剛性很好，但質(zhì)脆，易產(chǎn)生應(yīng)力脆裂；不耐苯、汽油等有機(jī)溶劑；長(zhǎng)期使用溫度可達(dá)260度 ；在400度的空氣或氮?dú)庵斜３址€(wěn)定。通過加玻璃纖維或其它增強(qiáng)材料改性后，可以使沖擊強(qiáng)度大為提高耐熱性和其它機(jī)械性能。密度增加到1.6-1.9，成型收縮率減小到0.15-0.25% 適于制作耐熱件、絕緣件及化學(xué)儀器、光學(xué)儀器等零件。

3、 成型性能好，無定形料，吸濕小，但宜干燥后成型。

4、流動(dòng)性介于ABS和PC之間。凝固快、收縮小、易分解，應(yīng)用范圍 一般可應(yīng)用于制造PPS管、PPS板材等材料，多用于建筑、家居方面。

PPS工程塑料加工特性:

      PPS樹脂廠商提供的PPS為一種相對(duì)質(zhì)量比較低（4000~5000）、結(jié)晶度較高（75%）的白色粉末，這種純PPS無法直接塑化成型，只能用于噴涂。用于塑化成型的PPS，進(jìn)行交聯(lián)改性處理，使熔體的粘度上升。一般交聯(lián)后的熔融指數(shù)達(dá)到10~20為宜；進(jìn)行玻璃纖維增強(qiáng)PPS的熔融指數(shù)可大一些，但不能大于200。

PPS的交聯(lián)方法有熱交聯(lián)和化學(xué)交聯(lián)兩種，以熱交聯(lián)為主。熱交聯(lián)的交聯(lián)溫度為150~350℃，低于150℃不發(fā)生交聯(lián)，350℃發(fā)生高度交聯(lián)，反而導(dǎo)致加工困難。

化學(xué)交聯(lián)需要加入交聯(lián)促進(jìn)劑，具體的品種有氧化鋅、氧化鉛、氧化鎂、氧化鈷等以及酚類化合物，六甲氧基甲基三聚氰酰胺、過氧化氫、堿金屬或堿土金屬的次氯酸鹽等。

PPS雖有交聯(lián)，但流動(dòng)性下降不多；因此，廢料可重復(fù)使用三次；PPS本身具有脫模性，可不必加入脫模劑；PPS經(jīng)過熱處理可提高結(jié)晶度及熱變形溫度，后處理的條件為：溫度204℃，時(shí)間30min。

（1）注塑：可采用通用注塑機(jī)，玻璃纖維增強(qiáng)PPS的熔融指數(shù)以50為宜。注塑的工藝條件為：料筒溫度，純PPS為280~330℃，40%GFPPS為300-350℃；噴嘴溫度，純PPS為305℃，40%GFPPS為330℃；模具溫度120-180℃；注塑壓力，50-130MPA。

（2）擠出：采用排氣式擠出機(jī)，工藝為：加料段溫度小于200℃；料筒溫度300-340℃，連接體溫度320-340℃，口模溫度300-320℃。

（3）模壓成型：適合大型制品，采用兩次壓縮，先冷卻，后熱壓。熱壓的預(yù)熱溫度純PPS為360℃左右15min,GFPPS為380℃左右20min;模壓壓力為10~30Mpa，冷卻到150℃脫模。

（4）噴涂成型：采用懸浮噴涂法和懸浮噴涂與干粉熱噴混合法，都是將PPS噴涂到金屬表面，再經(jīng)過塑化、淬火處理而得到涂層；PPS的涂層處理溫度在300℃以上，保溫30min。
