減壓閥是一種自動降低管路工作壓力的裝置,它可將閥前管路較高的水壓減少至
閥后管路所需的水平。

從流體力學的觀點看,減壓閥是-一個局部阻力可以變化的節流元件,即通過改變節流
面積,使流速及流體的動能改變,造成不同的壓力損失,從而達到減壓的目的。然后依靠
控制與調節系統的調節,使閥后壓力的波動與彈簧力相平衡,使閥后壓力在一定的誤差范
圍內保持恒定。

減壓閥相關性能說明

(1)調壓范圍:它是指減壓閥輸出壓力P2的可調范圍,在此范圍內要求達到規定的精
度。調壓范圍主要與調壓彈簧的剛度有關。

(2)壓力特性:它是指流量g為定值時,因輸入壓力波動而弓|起輸出壓力波動的特性。
輸出壓力波動越小,減壓閥的特性越好。輸出壓力低于輸入壓力一定值才基本上不隨
輸入壓力變化而變化。

(3)流量特性:它是指輸入壓力一定時,輸出壓力隨輸出流量g的變化而變化的特性。
當流量g發生變化時,輸出壓力的變化越小越好。一般輸出壓力越低 ,它隨輸出流量的變
化波動就越小。

直動式減壓閥是靠進氣口的節流作用減壓,靠膜片上力的平衡作用和溢流孔的溢
流作用穩壓;調節彈簧即可使輸出壓力在一定范圍內改變。 為防止以上溢流式減壓閥徘出
少量氣體對周圍環境的污染,可采用不帶溢流閥的減壓閥(即普通減壓閥) ,
減壓閥的選用

根據使用要求選定減壓閥的類型和調壓精度,再根據所需大輸出流量選擇其通徑。
決定閥的氣源壓力時, 應使其大于高輸出壓力0. 1MPa.減壓閥一般安裝在分水濾氣器
之后,油霧器或定值器之前,并注意不要將其進、出口接反;閥不用時應把旋鈕放松,以
免膜片經常受壓變形而影響其性能。

HG-031/100 23
HG-031/100/V
HG-031/210 23
HG-031/210/V 23
HG-031/32 23
HG-031/32/V 23
HG-031/50 23
HG-031/50/V 23
HG-031/75 23
HG-033/100 23
HG-033/210 23
HG-033/210/V 23

對單向閥的性能要求 :
(1)正向導通時，壓力損失要小 ;
( 2)反向截止時，密封性要好
2、 液控單向閥
作用 :
(1)起止回作用
(2)必要時解除逆止，允許油液反向通過
單向閥的用途
(1)止回作用: 安裝在泵的出口，P,=0.3 ~ 0.5 bar
(2)作背壓閥用:防止液壓缸前沖或爬行，使系統工作平穩P=2~ 6 bar
( 3)作鎖緊裝置用 : 起重機支腿、夾緊回路等
( 4)保持控制油路有必要的壓力 : PZP液控
(5)作復合閥使用 : 單向節流閥、單向順序閥、單向減壓閥、單向調速閥等
(6)局部回路作安全閥使用 : Pk >P換熱器正常工作的阻力
KR-013 35
KR-013/2 35
KR-013/4 35
KR-014 35
KR-014/2
KR-014/4 35
KR-014/D 35
KR-016
KR-016/2 30
KR-016/4 30

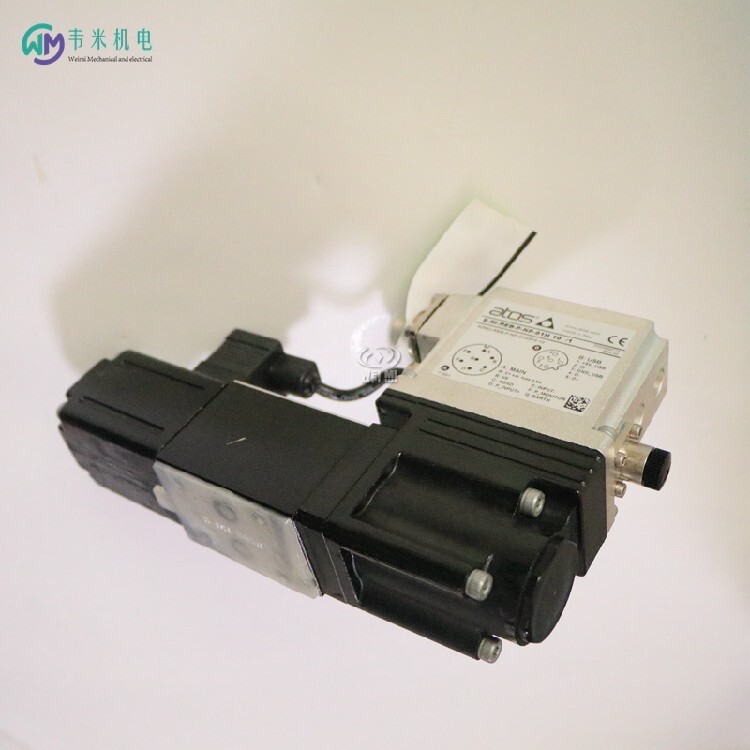

Atos比例閥故障排除
①Atos比例閥由于插頭組件的接線插座〔基座）老化、接觸不良以及電磁鐵引線脫焊等原因，導致比例Atos比例閥不能工作（不能通人電流）。
此時可用電表檢測，如發現電阻無限大，可重新將引線焊牢，修復插座并將插座插牢。
②Atos比例閥線圑組件的故障有線圈老化、線圉燒毀、線圈內部斷線以及線圈溫升過大等現象。線圈溫升過大會造成比例電磁鐵的輸出力不夠，其余會使比例電磁鐵不能工作。對于線圈溫升過大，可檢查通人電流是否過大，線圈是否漆包線絕緣不良，Atos比例閥（方向控制閥）閥芯是否因污物卡死等，一一査明原因并排除之;對于斷線、燒壞等現象，須更換線圑。
DLHZO-TE-040-V13
DLHZO-TE-040-V73 40
DLKZA-T-160-L71/NPT
DLKZA-T-160-T71/GK 40
DLKZOR-LE-160-L71/Q/LQ82SB 41
DLKZOR-T-140-L31 41
DLKZOR-T-140-L71
DLKZOR-T-140-L73 41
DLKZOR-T-140-T71 41
DLKZOR-T-140-V71 41
