我們用維修數控機床工業PLC模塊PG將備份程序調出，與EPROM上的程序進行比對，結果語句指令表相同，但程序存放地址發生了變化，把備份程序發送到PLC后設備運行正常?？梢奅PROM上的程序也出現了錯誤，用紫外線擦除后重新寫入問題解決。維修數控機床工業PLC模塊PLC的硬件故障較為直觀地就能發現，維修的基本方法就是更換模塊。根據故障指示燈和故障現象判斷故障模塊是檢修的關鍵，盲日的事?lián)Q會帶來不以要的損失。

"維修數控機床工業PLC模塊的工具配置
(1)常用工具配置萬用表分機械式和數字式兩種，但機械式的應。
邏輯測試筆，用以測試工作點的邏輯狀態，以帶有6~8位計數顯示的使用較為方便。
維修數控機床工業PLC模塊脈沖信號筆，用作信號源，應有單脈沖及連續脈沖兩種信號。
示波器，以帶寬大于40MHz的雙蹤示波器較為好用。
直流電源，應備有+5V 5A:-5V0.5A:+12V~+24V0.5A等幾種直流穩壓電源。"

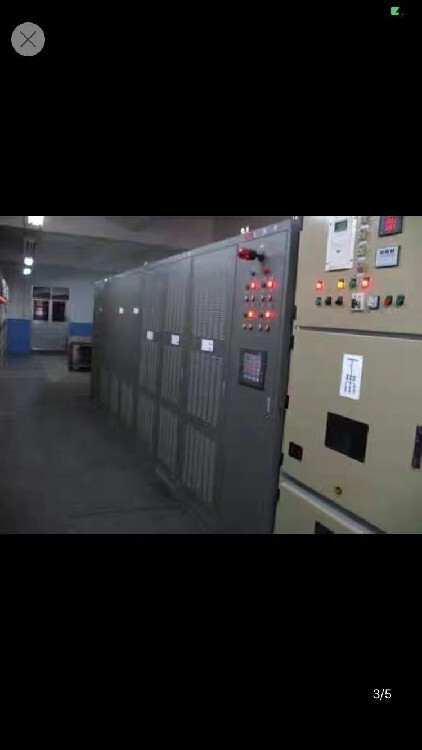

維修數控機床工業PLC模塊河源電廠6kV開關采用ABB公司生產的UniGearZS1開關柜共157臺，其中F-C柜74臺;其中#1機組有工作段和公用段2個配電站。工作段有F-C柜22臺，公用段有30臺，在08年7月30日部分開關柜陸續投運，維修數控機床工業PLC模塊故障:在工作位置拒分合，在試驗位置拒分合，同時顯示直流屏負極接地報警。我們通過細致的檢查檢測，發現電源輸入端負極壓敏電阻爆裂、損壞。

"故障模塊檢查
我廠燒毀的VSC電源控制模塊均為電源輸入端負極的共模干擾抑止壓敏申阻爆裂、短路。此為EPCOS生產的S10K150型壓敏電阻，其參數VRMS為150V，VDC為200V，大電流Imax(8/20us)為2500A，大能量Wmax(2ms)為24J。"

"維修數控機床工業PLC模塊針對故障發生的情況，我們對控制電源板進行了深入細致的檢查，發現故障現象全部表現為壓敏申阻相關元件燒毀，所以現場調查集中在過電壓可能產生的原因方面。
"

維修數控機床工業PLC模塊發生故障的兩個元件都位干VSC控制模塊的電源輸入端口，這兩個元件與其它臨近元件構成了VSC控制模塊的入口EMC回路。通過查找圖紙，共模抑止電感線圈為L1A，負極共模抑止壓敏電阻為ZN5A。維修數控機床工業PLC模塊共模線圈型號為B82721-K2401-N21，額定電流0.4A.
