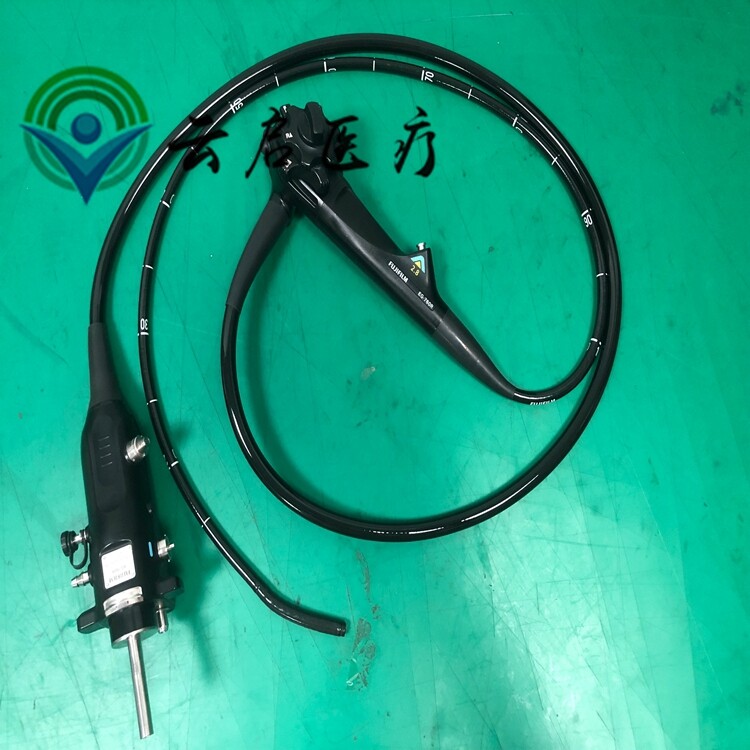

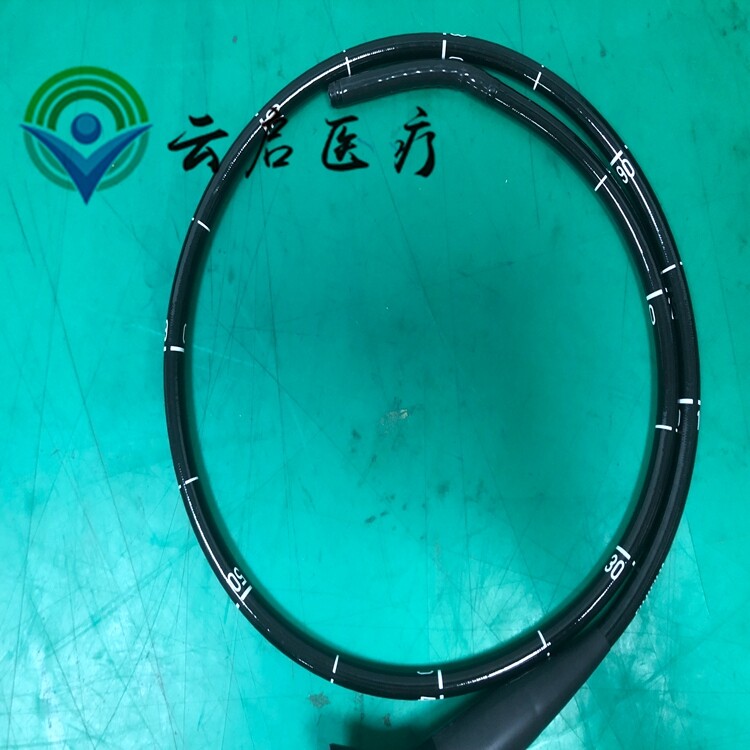

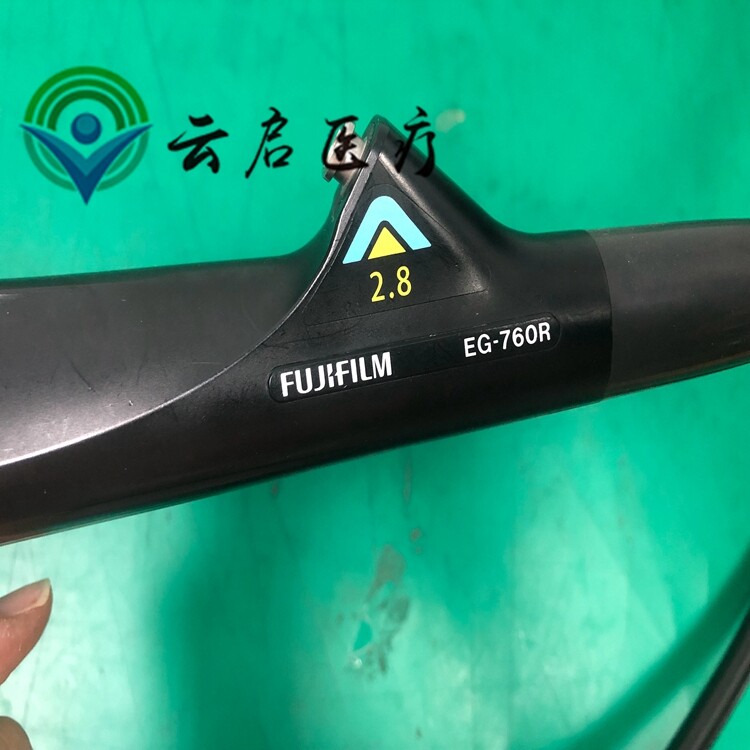

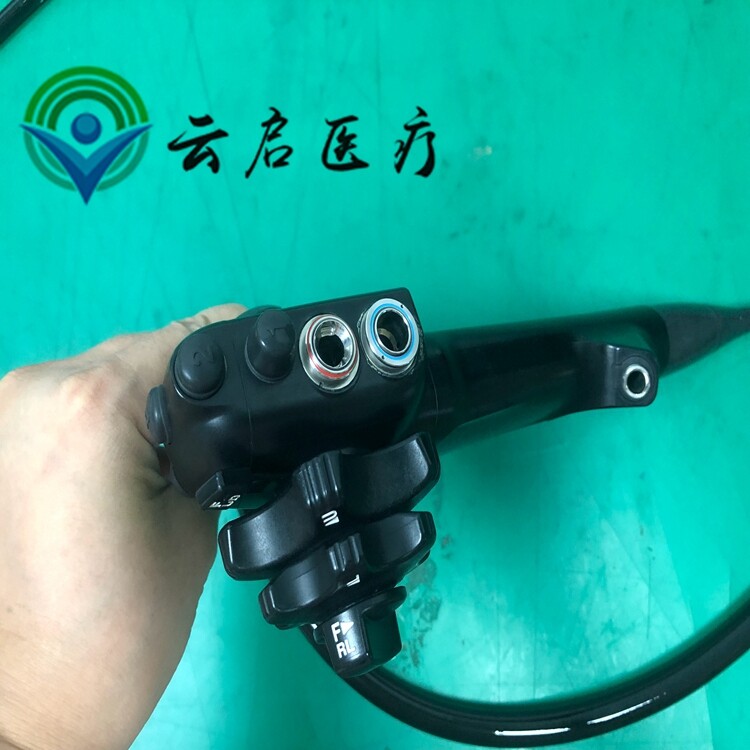

云啟醫療供應FUJINON富士 EG-760R 電子胃鏡圖像及漏水問題的維修

廣州云啟醫療有限公司成立于2016年，通過幾年的不斷努力和奮斗，目前已發展成為國內，的維修公司。云啟醫療具有經驗豐富的工程師隊伍，精良的檢測設備

，質量可靠的進口配件，以合理的價格提供的服務。我們從每一個維修案例中積累經驗，不斷學習。在維修質量的前提下以的速度為您提供服務。追求，服務盡善盡美。

內鏡的檢修注意事項與方法

1 檢測軟鏡的方法

（1）外觀是否正常。

（2）對于軟性內鏡，要做的過程是漏水測試。

（3） 發現漏水，要進行判斷水侵入的程度及其部位。

（4）如果沒有漏水，但有圖像模糊、電子按鈕失靈等故障，需要進行簡單拆卸進行觀察，使用冷熱水測試圖像的模糊程度。

（5）檢查內鏡的各部位功能是否正常。

（6）要確認圖像是否正常。

（7）如果發生漏水，并在內鏡內發現有明顯的水汽時，則進行干燥處理后，再做判斷。

OLYMPUS 電子內窺鏡

鏡種：胃鏡（GIF）、結腸鏡（CF）、十二指腸鏡（JF/TJF）、支氣管鏡（BF）、鼻咽喉鏡（ENF）、膽道鏡（CHF）等。

系列：200系列：290、260、240、230、200

      100系列：180、170、160、140、130、100、V

      V70系列：V70

FUJINON 電子內窺鏡

鏡種：胃鏡（EG/WG）、結腸鏡（EC/WC）、十二指腸鏡（ED/WD）、膽道鏡（OF）、支氣管鏡（EB）、鼻咽喉鏡（ER）等

系列：400/4400系列：410、450、470、530、590

 200/2200系列：200、250、270

    99系列：99

      88系列：88

軟鏡維修種類：

維修電子內鏡：電子胃鏡、電子腸鏡、電子支氣管鏡、電子膽道鏡、電子喉鏡、電子十二指腸鏡、電子小腸鏡、電子結腸鏡、電子腹腔鏡等。

維修纖維內鏡：輸尿管軟鏡、纖維支氣管鏡、纖維膽道鏡、纖維喉鏡、纖維胃鏡、纖維小腸鏡、纖維結腸鏡、血管內腔鏡、纖維乙狀結腸鏡和直腸鏡等。

軟鏡維修品牌：

Olympus奧林巴斯、PENTAX賓得/潘太克斯、Fujinon富士能、WOLF狼牌、STORZ斯托斯、Stryker史塞克等。

 維修范圍和等級：

電子內窺鏡及纖維內窺鏡維修實行分級修理，分 A 級、 B 級、 C 級、 D 級四個級別，具體如下： 　　

A 級：維修包括像素/ CCD、LG、先端、物鏡、彎曲管、橡皮、插入管、鉗子管、水氣管、噴嘴。 　　

B 級：維修包括物鏡、先端、彎曲管、橡皮、插入管、鉗子管、水氣管、噴嘴。 　　

C 級：維修包括彎曲管、橡皮、插入管、鉗子管、水氣管、噴嘴。 　　

D 級：更換彎曲橡皮、噴嘴，焊鋼絲、調角度，密封圈漏水等。

常見故障

1．鉗道管漏水：是由于使用活檢鉗等附件不當造成鉗道破損。

2．導管束斷：使用年限較長，彎曲管不良造成。

3．彎曲角度不到位：鋼絲前端斷：使用年限長，磨損造成。

4．彎曲角度不到位：鋼絲后端脫焊和使用一定時間后鋼絲變長（在彎曲好的情況）。

5．彎曲橡皮漏水：碰傷造成比較多，更換橡皮即可。

6．噴嘴堵塞：清洗不干凈，更換噴嘴。

7．導像束黑點多或龜裂：纖維鏡使用年限長或保養不當造成。

8．電子內窺鏡鏡頭模糊：具體故障需經漏水測試，烘干，拆鏡檢查仔細判別才能定如何維修。

9:電子鏡打角度時有網狀出現：使用年限長CCD根部導線斷造成。

維修各種軟性內窺鏡，包括電子鏡及纖維鏡；

可維修軟鏡主流品牌：OLYMPUS（奧林巴斯），F(xiàn)UJINON（富士），PENTAX（賓得）WOLF（狼牌），STORZ(史托斯)等。

可維修軟鏡的種類：胃鏡、腸鏡、十二指腸鏡、支氣管鏡、膽道鏡、鼻咽喉鏡、膀胱鏡、腎鏡等。

常見故障及解決方案：

常見故障解決方案

鋼絲固定件脫焊重焊固定件

角度不夠調角度

橡皮漏水換橡皮

噴嘴堵塞換噴嘴

鉗子管折、漏水換鉗子管

插入管皺折、漏水換插入管

按鍵失靈換按鍵開關

吸引不力,漏水換吸引座

導光管老化換導光管

螺旋管脫換螺旋管

旋鈕漏水換旋鈕或O型圈

抬鉗失靈換抬鉗器

光束斷換光束

調硬度失靈重新調試

鋼絲斷換鋼絲

黑點多換像束

沒圖像換CCD

內窺鏡按外觀總分為 2 大類 ：

硬鏡，一般使用在外科領域，插入管大多由不銹鋼材料組成，也有前部可彎曲的硬鏡，包括腹腔鏡、鼻竇鏡，前列腺電切鏡、輸尿管鏡及宮腔鏡等 ；

軟鏡，內科領域比較多見，如腸胃鏡、十二指腸鏡、喉鏡、氣管鏡、插管鏡及輸尿管腎盂鏡等。

按結構和成像原理可分為纖維鏡，其是利用光學纖維全反射導光與傳導圖像 ；電子鏡，其在纖維鏡基礎上將傳導圖像的光導纖維改為了固體攝像元件（CCD）；光學視管，利用柱狀透鏡進行圖像傳導 ；比較特別的內鏡膠囊胃鏡，其體積很小，無線傳輸圖像，猶如一顆藥丸 ；超聲內鏡，其在內鏡頭部集成了超聲探頭。

內窺鏡維修的7大常見故障!日常中應該注意的。一、內鏡漏水

1.漏水位置—彎曲橡皮

1).手術中沒有使用口墊或口墊質量差、患者感到緊張,咬住插入部----彎曲橡皮破裂

2).保養不良、彎曲橡皮老化----彎曲橡皮破損

2.漏水位置—鉗子管道

插入時遇到阻力,強行將緩解附件推進----鉗子管道被插破

3.漏水位置—其它部位

先端部不小心與硬物碰撞----鏡頭破裂

4.內鏡漏水導致的現象：

1).纖維鏡像束出現龜裂或彩虹現象,視野模糊

2).電子鏡圖像出現不良現象甚至CCD短路沒有圖像

3).光束變硬變脆,容易折斷,亮度減弱

4).螺旋管脫落,打角度鏡身蛇形

5).電子鏡開關按鍵短路,不能使用其功能

5.怎樣避免內鏡漏水的問題：

1).操作內鏡時要小心

2).內鏡的清洗消毒程序正確

3).提倡的維護保養

4).內鏡清洗定要通過漏水檢測

二、噴嘴堵塞

1.導致噴嘴堵塞的原因：

1).先端部不小心與硬物碰撞→噴嘴變形→噴嘴堵塞(不適當?shù)膬?nèi)鏡保養是造成堵塞的主要原因)

2).使用內鏡后沒有立即清洗→臟物凝固在噴嘴里→噴嘴堵塞

3).消毒前沒有用洗滌劑洗凈內鏡→消毒液使蛋白質凝固→噴嘴堵塞

4).擦拭鏡面時方向錯誤→棉紗塞進噴嘴里→噴嘴堵塞

5) .噴嘴堵塞后用針挑或?qū)娮熳孕胁鸪鷩娮靿膿p或?qū)е聝?nèi)部管更易堵塞→噴嘴堵塞

6) .清洗消毒時，使用有問題的清洗附件→臟物隨灌洗送到內鏡中→噴嘴堵塞

2.怎樣避免噴嘴堵塞:

1).操作內鏡要小心

2).內鏡使用后應立即清洗

3).內鏡消毒前洗凈

4).擦拭鏡面時應順著噴嘴的方向

5).噴嘴堵塞后切勿用針挑或?qū)娮熳孕胁鸪?/p>

6).清洗內鏡前應檢查清洗附件是否有毛病

三、送水、送氣不暢

1.導致送水、送氣不暢的原因

1).送水瓶接口里的O型環損壞----水灌到送氣管里送水、送氣不暢

2).送水瓶里的O型環損壞、遺失、變形氣體從水瓶漏出

3).不正確的清洗消毒程序臟物凝固和結晶形成在管道里

4).使用損壞的附件，附件在管道里打結

2.怎樣能避免附件插入的問題:

1).正確地清洗消毒內鏡

2).使用前應認真檢查附件

3).插入附件時要小心

4).良好的操作習慣

四、吸引的故障

1.導致吸引故障的原因：

刷洗管道時,磨損按鈕安裝座----按鈕安裝座漏水/按鈕拔不出/吸引不夠力

2.怎樣避免吸引故障的問題：

1).刷洗管道時,清洗刷應保持平直,避免與按鈕安裝座產生摩擦

2).內鏡使用前應檢查吸引功能

五、內鏡與附件的損壞

1.內鏡與附件損壞的類型：

1).消毒前沒有洗凈內鏡----消毒液使蛋白質凝固----內鏡變色不光滑

2).使用未經驗證的清洗消毒方法或使用酸性消毒水----不良的化學反應腐蝕內鏡----內鏡變色/脫皮

3).消毒前沒有洗凈附件----消毒液使蛋白質凝固,使活動部分卡住----附件操作異常并折斷

4).使用酸性消毒水進行清洗消毒----不良的化學反應腐蝕金屬部分----附件生銹損壞

5).使用未經驗證的自動清洗消毒機或使用不當----送水送氣壓力過大----內鏡結構被壓破,橡皮爆破

2.怎樣避免內鏡與附件的異常問題:

1).消毒內鏡與附件前洗凈

2).對附件進行超聲清洗

3).避免使用非制定的清洗消毒方法和酸性消毒液

4).避免使用非的自動清洗消毒機

5).請勿光顧非的修理站購買與維修

六、光亮度調節故障

1.導致光亮度調節故障的原因：

1).將濕的導光桿部插到光源里----電子接觸點生銹----電子訊號不能傳輸

2).使用和操作不當導致零件松脫----電子接點接觸不良----電子訊號不能傳輸

3).調光電纜沒有接好----主機與光源之間連接不當----電子訊號不能傳輸

2.怎樣避免光亮調節的問題

1).將內鏡插入光源前,確認導光桿頂部干燥

2).保持光源插座干燥,觸片沒氧化

3).避免內鏡碰撞

4).使用內鏡前應檢查調光功能是否正常

設備名稱：FUJINON EC-250Wm5腸鏡

檢測故障：蛇骨跟插入管脫開 橡皮穿孔漏水 上下角度緊

維修方案：更換鋼絲 螺旋管組件 橡皮 固定蛇骨

維修周期：7個工作日，

保修周期：非人為保修6個月

設備名稱：FUJINON EG-99WR胃鏡

檢測故障：水汽管漏水 CCD損壞 圖像發紅泛白

維修方案：更換CCD組件 水汽管 橡皮

維修周期：10個工作日，

保修周期：非人為保修6個月
