自動化成套控制柜應該如何調試？

1、按照圖紙檢查回路（未送電狀態下）:一般PLC控制系統的圖紙包含柜內圖紙和柜外圖紙兩部分；柜內圖紙指柜子內部的接線圖；柜外圖紙是所有接出電氣柜的接線圖。這一部分需要檢查的是；1圖紙設計是否合理，包括各種元器件的容量等等。2根據圖紙檢查元器件是否嚴格按照圖紙連接。

2、檢查PLC外部回路；電源確認完畢后送電，測試輸入輸出點，測試IO點需要挨個測試，包括操作按鈕，急停按鈕，操作指示燈以及氣缸及其限位開關等等，具體方法是一人在現場側操作按鈕等，另一人在PLC測監控輸入輸出信號；對于大型系統應該建立測試表，即測試后做好標記。如果發現在施工過程中有接線錯誤的地方需要立即處理。

3、根據生產工藝調試自動模式：在完成半自動調試后，可進一步調試自動工作。這一環節是重要的，需要根據生產工藝測試各種連鎖，包括邏輯連鎖，安全連鎖等，而且要多測試幾個工作循環，以確保系統能正確無誤地連續工作。

4、調試手動模式/半自動模式以及相關邏輯關系：IO點和負載側都測試以后，接下來要進行的是手動模式下的調試。這里的手動模式也可以叫做半自動模式，不是用手直接去按動電磁閥或接觸器等，而是指通過按鈕或者HMI的按鈕等去驅動設備，是與自動狀態對應的。

5、檢查機械結構并測試電機類負載：這一步需要檢查機械結構是否緊固等等，電機類負載是否做好相應保護，避免因意外導致的事故，檢查完畢后需要手動去測試設備運行，如正反轉電機類，需要測試線路是否完好并帶電試車，變頻器類設置相應參數并進行電機優化，靜態識別或者動態識別等。

6、特殊工藝的測試：PLC控制系統里除了邏輯控制，還有很多拓展出來的功能，比如說PID控制等，當這些邏輯調試基本完成后，可著手調試模擬量、脈沖量控制。主要的是選定合適控制參數

7、完成上述所有的步驟：整個調試基本算是完成了。接下來到了預生產的步驟了，預生產是生產前的工作檢測，在該階段可以配合生產進行一些特殊的測試，比如說生產節奏是否滿足，帶載情況下安全功能還能否起作用等等，一般連續生產一定時間后可以交工了。

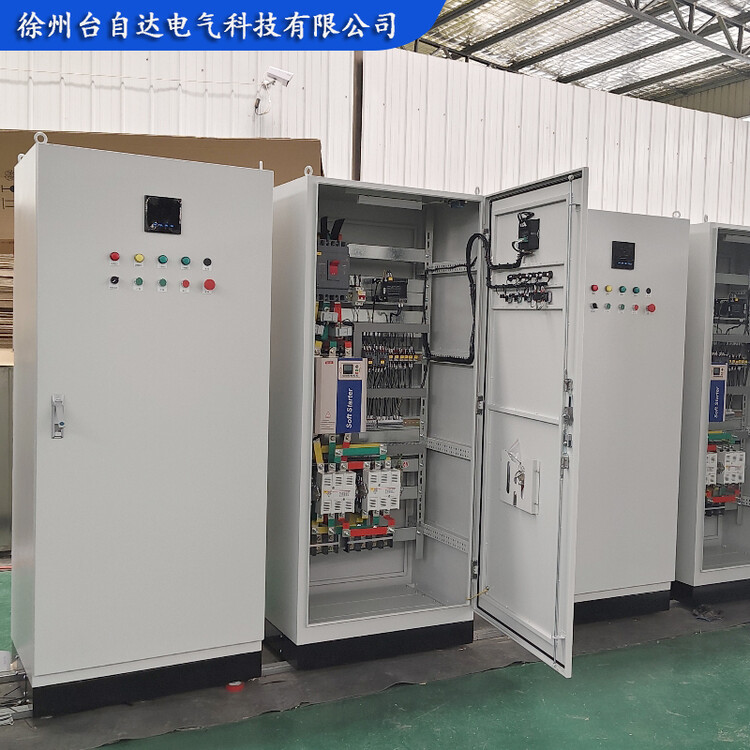

電氣控制柜具有以下四個優點

1、結構合理：接線空間寬敞，容積大，多層防護隔板主開關采用多功能裝飾板，可隨意更換開關，ABS塑料內門鎖，可防觸電。

2、電機控制柜性能穩定：連接采用排骨式匯流銅排，套熱縮管，并加蓋透明PC板。

3、操作安全：多層防護隔板，使操作者與帶電部分隔離，每層門板都連接地排，確保操作者的安全。

4、電機控制柜拆裝方便：箱體與安全支架，內門，外門等可隨意分開取出。讓箱體先預埋。配電箱內元件的一次性安裝，免損壞。

正常使用條件

1、周圍環境溫度不+40℃，在24小時周期內的平均溫度不+35℃，周圍空氣溫度的下限為－5℃；

2、安裝場地的海拔高度不得超過2000米；

3、落地垂直安裝.安裝傾斜度不得超過5度；

4、無劇烈震動和沖擊的地方，不足以腐蝕開關電器和元件等場所；

5、運輸和儲存溫度范圍在－25℃~+55℃之間，在短時間內(不超過24h)可達到+70℃；

6、特殊使用條件，另行協商。
