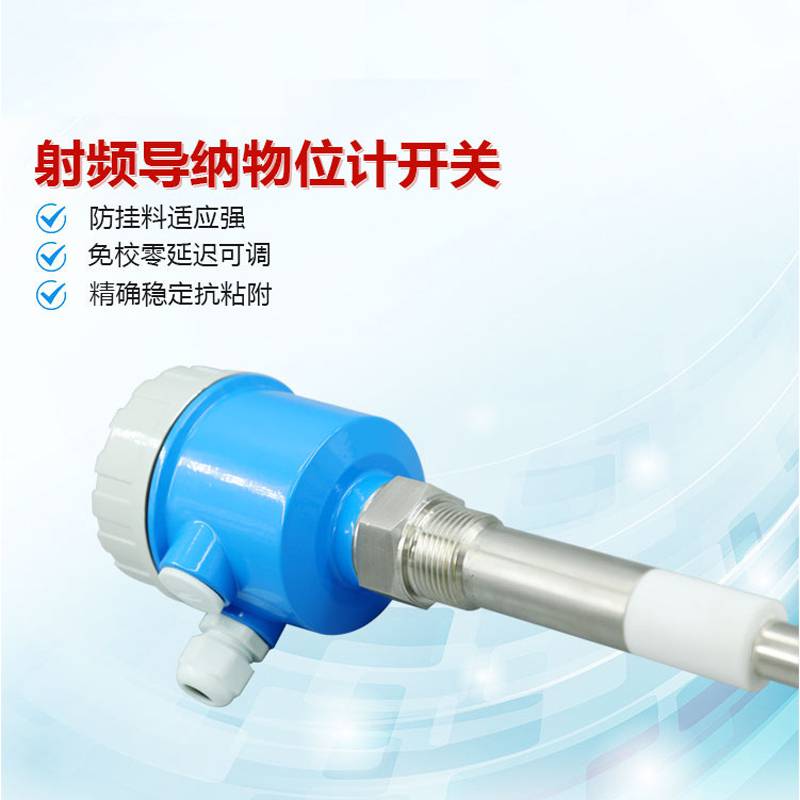

RF881G-H2157-DTYC不銹鋼射頻導納料位開關兩組常開常閉觸點

產品簡介

射頻導納料位開關是目前國際物位控制器跨世紀的前衛替代產品，適用于測量液體、固體的位置高度,它提供DPDT的接點輸出,并且不受物料附著與探棒的影響。此產品采用適當頻率的射頻信號，同時對電容、電阻、電感進行檢測，消除了采用電容式技術而無法避免的虛物位等誤差，且有多種不同形式?？蛇m用于高溫振動、攪拌、或狹小的空間場所的測量。導納式物位開關為了克服附著物的影響，特別于主電極與接地電極間多增加了一保護電極，以確保信號準位的正確。這種特殊電極構造特別適用于各種不同物料的偵測，并且不受物料附著的影響。

　　探棒常會遇到有物料附著于其上情形，并在三個電極間形成電容與電阻，因主電極與保護電極間的電位及波形一樣，所以不會有電流通過兩電極的介質，導納式物位開關利用以上的原理，于主電極與接地電極間置一保護電極，以阻擋射頻電流經由主電極與接地電極間的介質而到達桶壁。保護電極與接地電極間雖然會有少量的射頻電流通過，但電路并不會偵測此一電流值。由于保護電極的作用，只有介于主電極與桶壁間所通過的射頻電流變化會被電路所偵測，因此當探棒接觸到物料時，會產生一準確的信號準位，該信號準位的大小與介電系數成正比，但與電阻值成反比，此信號很容易被電路偵測出來，并輸出一控制信號。

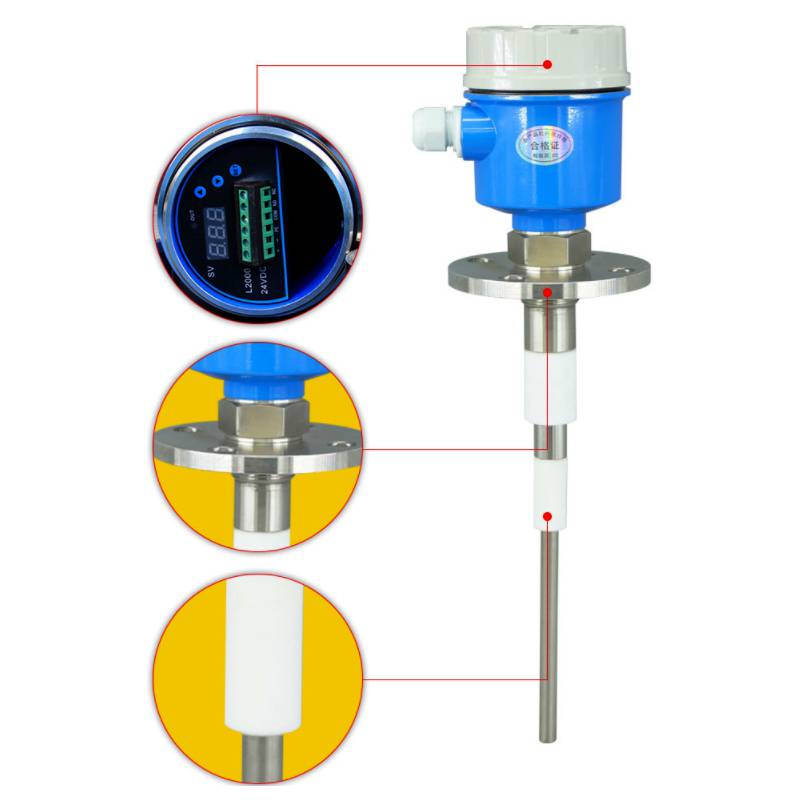

RF881G-H2157-DTYC不銹鋼射頻導納料位開關兩組常開常閉觸點

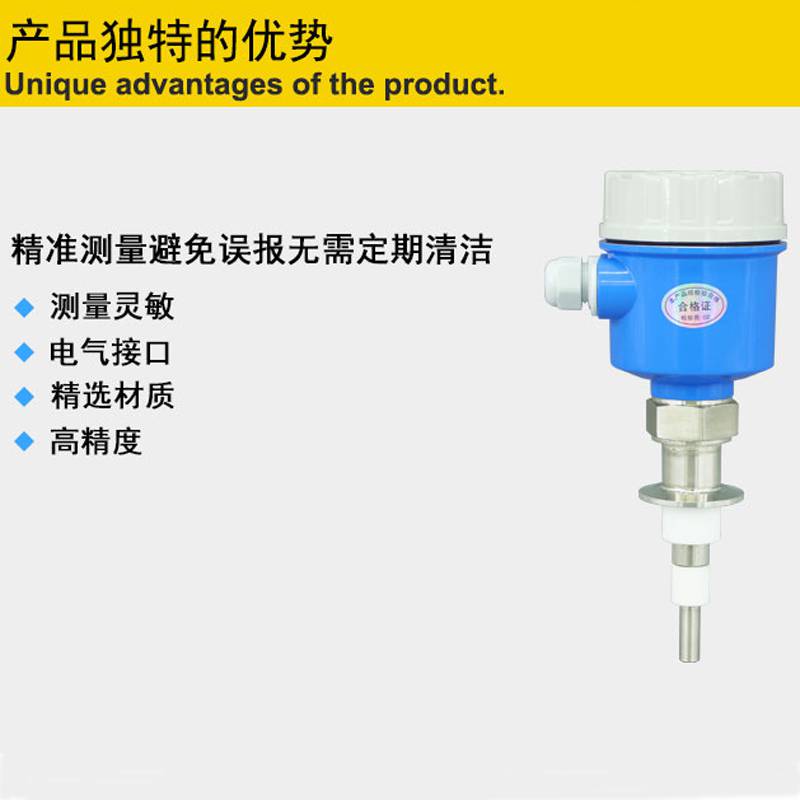

特點：
　　通用性強：應用于各種場合，飛灰、顆粒、粉體、液體，粘稠、導電、不導電的物料均可；
　　抗粘附性：的電路設計可以使測量電路對探頭上堆積的物料忽略不計并自動校正；
　　分離式探頭：探頭與控制器部分可分離，無電纜連接，安裝拆除方便，且不影響現場工作；

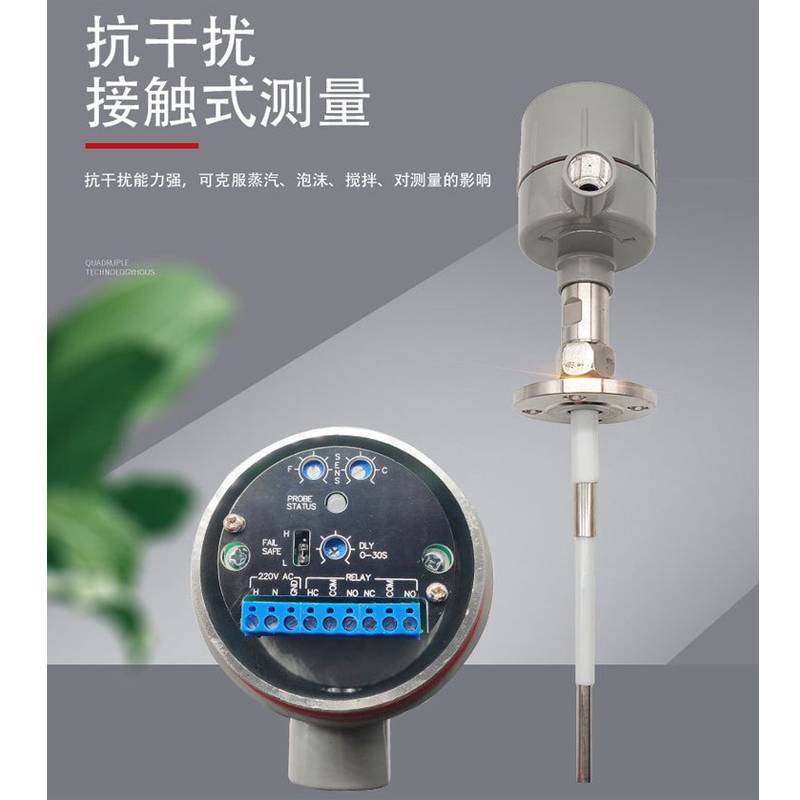

　　功能強大：輸出觸點容量大，并有狀態指示燈顯示工作狀態，0~30秒延時可消除物料波動的影響；
　　斷電保護：常開或常閉(可現場切換)；

技術參數

工作原理

1. 射頻導納物位開關是利用高頻技術，由電子線路產生一個小功率射頻信號于探頭上，探頭作為敏感元件，將來自物位介電常數引起的信號變化反饋給電子線路；由于這些變化包括電容量和電導量的變化，因而電子線路中處理的是電抗（容抗和阻抗的綜合變化的信號）信號；

    2.電抗的變化又引起了極棒上高頻信號的相位發生變化。因此極棒上的高頻信號與電子線路中的基準信號的相位差也隨之發生變化，該變化經處理后，驅動輸出電路發出報警信號，從而達到檢測料倉有無物料。

    3. 射頻導納物位開關采用三端Cote – Shield 技術，排除探測極棒上粘附物料對控制作用的影響。電子線路中產生的高頻信號，一路直接送往探測極棒上，另一路經過一個RF電壓跟隨器送往防粘附保護套上。其大小相位都是與加在探測極棒上的信號相同。當有物料粘附在探頭上時，由于保護套與倉壁之間構成一個電容，所以加在保護套上的高頻信號就會使該電容趨向飽和，以致探頭上的高頻信號就無法通過粘附層流入容器壁，當容器內大量物料接觸探頭時，探頭上的電流繞過飽和區流向容器壁，從而產生有物料存在的信號。
