這PXIe國家儀器公司-8861是基于微處理器的嵌入式控制器專為PXI快遞系統設計。該型號配備英特爾至強4核處理器。對于靈活和的連接倪PXIe-8861配有兩個USB 3.0端口、兩個千兆以太網端口(兼容10/100/1000ba se-TX)、四個USB 2.0端口、兩個Thunderbolt 3端口、一個串行端口和其他類型的外設I/O。

該設備中配備的處理器PXI控制器是一個四核2.8 GHz處理器。該型號是各種應用的理想選擇，包括數據采集和RF模塊化儀器儀表。這PXIe國家儀器公司-8861是一個高帶寬系統控制器，可以很容易地與任何兼容的PXI高速機箱，如鎳PXIe-1085相結合。

這PXI控制器附帶用戶可訪問的RAM，使用戶能夠升級工廠安裝的RAM容量。此外，用戶還可以通過USB CD-ROM或DVD-ROM替換預裝的操作系統。除了提供高處理能力之外，這控制器提供高I/O吞吐量，以及高達24 GB的RAM和一套全面的外設I/O端口。

的前面板PXIe國家儀器公司-8861包含一個顯示端口v1.2。這種PXI嵌入式控制器使其成為基于PXI的控制、測量和測試系統的理想解決方案。本中提供的集成差分系統100 MHz參考時鐘控制器提供多個模塊的無縫同步。此外，還提供三個差分星形觸發總線，用于分配的觸發和時鐘信號。因此，測井和儀器儀表系統苛刻的同步和時序要求因的集成特性而得以縮減倪PXIe-8861。

可允許創建多機架系統或與非PXI設備連接。

PXI總線擴展模塊可通過PXI機箱的外圍插槽擴展PXI總線，實現多機架系統配置或與外部設備（如RAID陣列或USRP（通用軟件無線電外設））硬件的連接。 通過軟件透明鏈路，模塊可允許所有連接的組件作為一個系統運行。 您可以選擇各種布線和帶寬選項來滿足您的應用吞吐量需求。

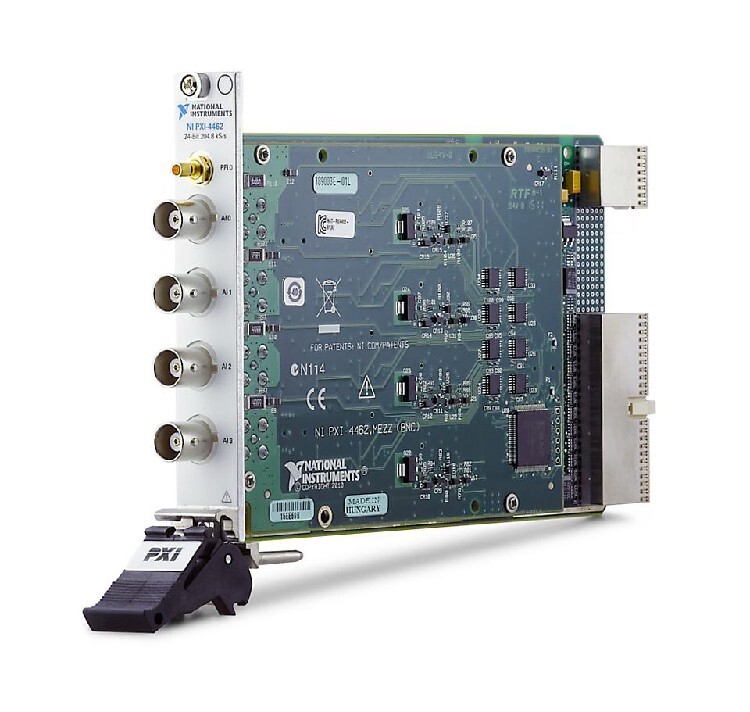

PXI (PCI extensions for Instrumentation，面向儀器系統的PCI擴展) 是一種由PXI聯盟發布的堅固的基于PC的測量和自動化平臺。PXI結合了PCI（Peripheral Component Interconnection-外圍組件互連）的電氣總線特性與CompactPCI（緊湊PCI）的堅固性、模塊化及Eurocard機械封裝的特性發展成適合于試驗、測量與數據采集場合應用的機械、電氣和軟件規范。制訂PXI規范的目的是為了將臺式PC的性能價格比優勢與PCI總線面向儀器領域的必要擴展地結合起來，形成一種主流的虛擬儀器測試平臺。這使它成為測量和自動化系統的、低成本運載平臺。

PCIe第1版規定每通道的基準速率為2.5Gb/s(解碼后2.0Gb/s)，隨后的升級規范進一步提高了數據傳輸速率并且增加了通道的數量從而可以提供更高的數據帶寬。同時提供了對用戶透明的降速機制以應對高速設備與下游低速設備(因規范版本或通道數量不同)相連接的情況。

數據連接速率依賴于機箱、機箱插槽以及模塊，通常數據傳輸速率越高相應的實現成本也越高。除了這些，用戶實際上并不需了解PCIe接口上數據管理的過程。

系統為樹狀結構，一個單一的PCIe連接在此結構下擴展為多個連接，并可以進一步擴展更多下級連接。處于主干的分支(源于根復合體，Root Complex)的連接需要較大的帶寬以支持更多下游設備的數據流。

與PCI類似，所有信號流均需出入于根復合體，實際速率同時取決于PCIe接口和控制器處理所有數據和驅動程序的能力。在PXI規范中添加了PCIe而稱為PXIe。與PXI和PCI的關系相同，PXIe規范中也包含了測試測量領域所需要的各種擴展特性。

系統定時插槽
這個插槽用于PXIe的定時功能。與PXI不同，不能用于其它目的(不能安裝儀器模塊)，所以如果機箱中包含了它那么就意味著有一個插槽將不能被用于設備擴展。這導致了出現不含定時插槽的機箱，并且因此不能支持星形觸發器。

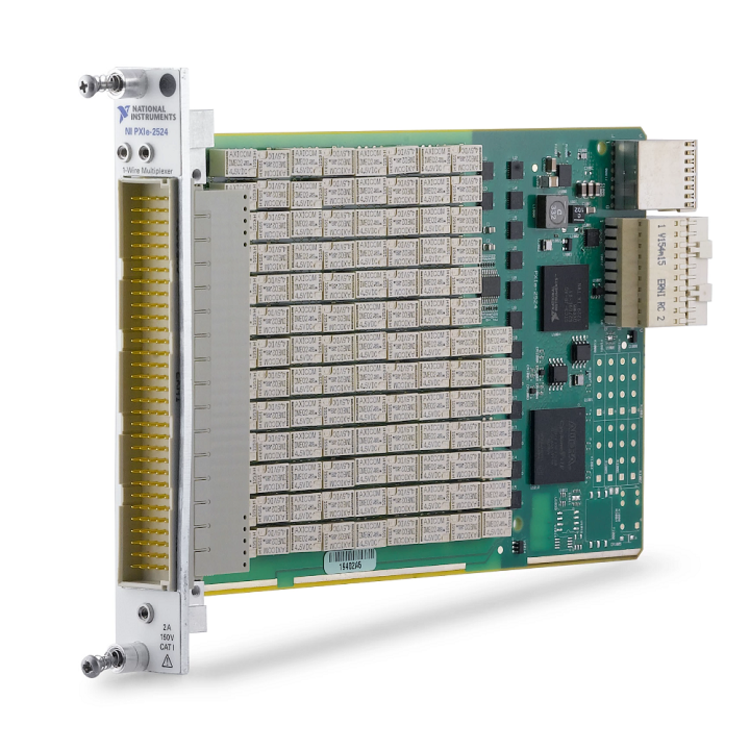

PXIe模塊
與PXI相同，PXIe模塊原則上可以提供3U和6U兩種形式，并且支持雙3U模塊疊加的形式。3U模塊有一個助拔手柄，6U模塊有兩個助拔手柄。PXIe模塊的PCIe與定時控制信號通過XJ3連接器連接到背板上，電源與儀器功能(觸發與時鐘)通過XJ4連接器連接。在6U模塊中還包含一個額外的可選擇連接器XJ8,可以為模塊供應額外的電源。PXI的應用經驗為PXIe模塊提供了很好的參考，模塊的上下兩端被槽位上的導軌所固定并通過前端的手柄將模塊鎖緊。

機箱推薦
在PXI和PXIe機箱之間存在互相兼容問題，意味著需要用戶對系統進行合理規劃以充分利用所有可用的槽位，Pickering公司推薦使用PXI，除非采用PXIe能夠帶來明顯的性能提高。在這種情況下我們強烈建議采用完全的混合機箱，后續章節會有進一步描述。

PXI Multicomputing(PXImc)
PCIe初的設計是基于系統中只存在單一控制器，所有的通訊都在模塊與控制器間進行。這種結構是源于控制器需要通過PCIe接口對存儲器進行讀寫，而此接口是在根復合體與終端設備之間同步操作。根復合體是系統的主控，一個系統中不能存在兩個根復合體。因此為了在兩個PCIe系統之間共享信息，需要采用另外的方式。

現實中確實需要在系統中采用分布式的運算處理，例如基于GPIB/LXI的設備很多都具有自己的控制器來處理測量數據和反饋測試結果。分布式處理可以降低對高速控制器的依賴，而且與單一的中央控制器完成所有任務相比，整合多個運算資源處理多項測試任務可以顯著提高系統的整體速度。
