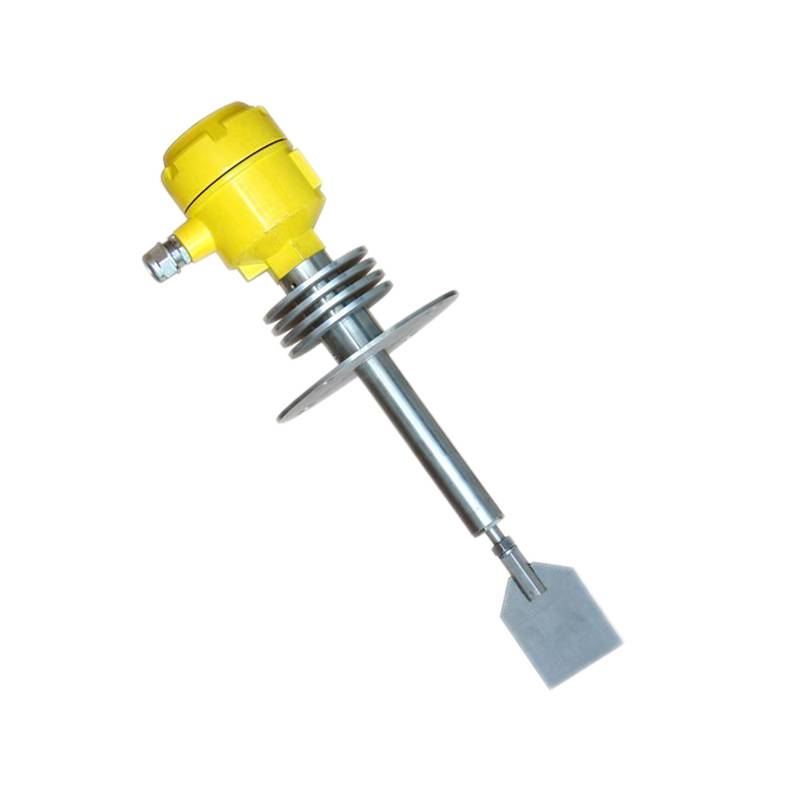

C182-9礦用本安型阻旋料位計測量桿可根據用戶要求做

特性

1、采用機械式接觸測量方法，結構簡單，倉內料位測控穩定準確、可靠。

2、抗干擾能力強，即安即用，由于內部沒有復雜的電子元件及其放大電路部分，因此，不受任何電磁波干擾，安裝后無需調試維護即可長期使用。3、防抖性能設計，即使在物料流動時也不會發出錯誤信號。

4、密封性、抗腐蝕性及性能優良，導桿軸采用316s不銹鋼，多重密封結構，粉塵也無法進入，。

5、雙重保護功能，過載保護功能避免葉片過分外力而損壞電機，自動保護功能使料位計在料倉有料葉片旋轉受阻時，斷電不工作，保護電機且有效延長使用壽命。

6、優良的測量在線性和環境工況適用性，即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度。濕度、粉塵濃度等變化的影響。

7、抗震性及防松結構設計，有效避免部件松動及滑脫。

8、立料位顯示功能，采用命高亮度指示燈，料位顯示直觀方便。

9、高壓密封系統和高溫散熱系統，防塵密封性能。

C182-9礦用本安型阻旋料位計測量桿可根據用戶要求做

工作原理：

利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，該阻力通過傳動軸傳遞到接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電機電源使葉片停止轉動，當物料下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，葉片恢復旋轉狀態，針對使用于比重相差較大的物料，可調整彈簧拉力，比重大時彈簧拉力調整至強，反之則調整至弱。

技術參數：

   物料形態：粉、粒狀

   粒   度：≤20mm

   容   重：≥0.5g/cm2

   物料溫度：常溫型：0～55，高溫型：55～150℃

   物料濕度：以不粘附葉片為限

   環境條件：溫度：-10～55℃，濕度：≤85%

   轉   速：1轉/分

   工作電源：220VAC，5A、24VDC/24VAC

   信號輸出：SPDT

   功   率：3W

   連接方式：螺紋：G1″，法蘭：按用戶要求規格制作

   電氣接口：M20*1.5

   防護等級：IP65

C182-9礦用本安型阻旋料位計測量桿可根據用戶要求做

安裝要求：

   1、安裝前請確認電源電壓是否與標識上面的電壓一致；

   2、確認安裝方式（法蘭或螺紋）及安裝尺寸；

   3、連接部位為1〃螺紋時，可選用鐮刀型或收縮型葉片，以便直接插入管牙內；

   4、水平安裝時，接線盒入線口應注意垂直朝下，電纜固定螺母鎖緊；

   5、軸長可調型和鋼索型只適合頂裝；

   6、水平安裝時葉片與水平向下呈10～20°的夾角安裝，這樣可以減少物料的沖擊；

   7、桶內溫度超過80℃時，請選用高溫系列產品；

   8、應避免安裝在進料口正下方，當無法避免時可加裝防護擋板，以免出現錯誤動作；

   9、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母鎖緊，如有條件可加防雨罩等；

   10、安裝前確認水平安裝還是垂直安裝；

   11、水平安裝時葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊。
