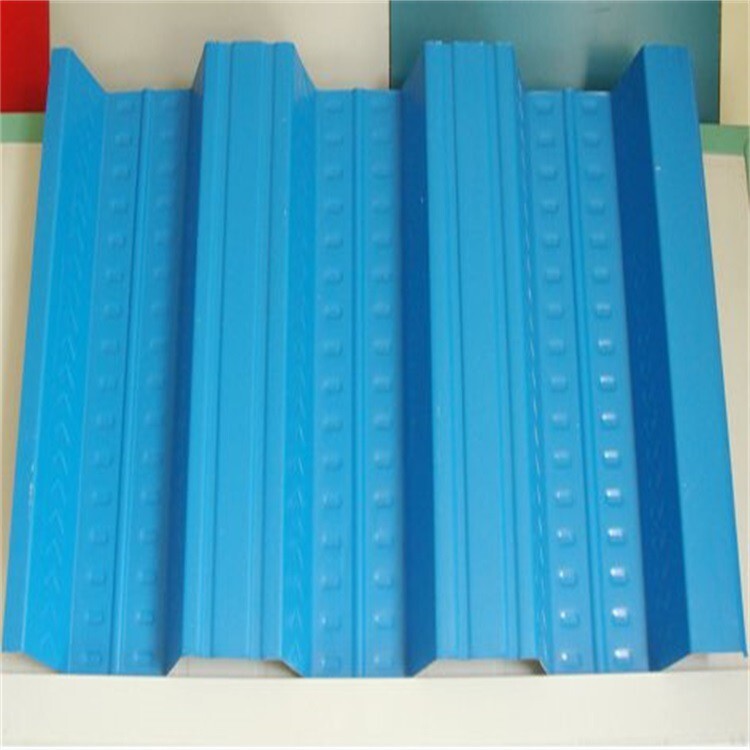

樓承板特點:
1、強勁的混凝土握裹：鋼承板和混凝土間非常的握裹，避免與混凝土滑脫現象；
2、的組合樓板斷面：閉口板的形心非常接近板底，更強勁的正彎矩抵抗力矩；
3、的耐火性能 ：閉口式樓承板閉口肋形的特殊設計,耐火更佳；
4、的懸吊系統 ：任由移動、拆除，或重新安裝；
5、施工簡單、迅速：不需要任何堵頭，不會產生漏漿現象，縮短施工周期
6、平整的板底外觀：可以不需要再在板底吊頂；美觀大方 常用厚度：0.8mm 0.9mm 1.0mm1.2mm，產品外形美觀、承重、保溫、防火、防水性能強。

樓承板的施工工藝流程大體是這樣的：彈線→清板→吊運→布板→切割→壓合→側焊→端焊→留洞→封堵→驗收→栓釘→布筋→埋件→澆筑→養護。當然這么多的流程是離不開好的勞動組織，以下過程也可按照現場實際情況另行處理。 勞動組織要分兩組，一組負責運料，包括清料、倒運，直至按照施工進度準確無誤地將樓承板吊運至施工部位，包括起重工為5人；
二組負責鋪設，包括布筋、裁切、安裝、留洞。每3人為一小組，負責一個節間，4個小組在同一作業層同時作業。下道工序綁扎鋼筋與澆筑混凝土?xí)r應留派專人對鋪設的樓承板加強維護。

該模板系統是將混凝土樓板中的鋼筋與施工模板組合為一體，組成一個在施工階段能夠承受濕混凝土自重及施工荷載的承重構件，并且該構件在施工階段可作為鋼梁的側向支撐使用。在使用階段，鋼筋桁架與混凝同工作，承受使用荷載。

鋼筋桁架鋼承板特點：
1、桁架樓板受力模式及組合模式合理，具有現澆混凝土整體剛性， 能輕松地完成雙向板施工及使用，而普通的壓型板下皮垂直于肋方向鋼筋無法部；
2、在施工中梁間距3米以上，普通的壓型板基本上要加設臨時支撐；鋼筋桁架模板大無支撐間距可達5米；
3、在桁架模板上臨時開洞，基本無需加固，而且機電線、管鋪設方便；
4、鋼板不參與受力、無需耐火及防腐涂料，亦無需擔心過火后修復問題，既又經濟，板底平整、凈高有，樓板雙向剛度一致、抗震性能好，解決閉口板雙向配筋問題，鋼筋間距及混凝土保護層厚度有；
5、雙向板設計及施工簡便，適用于大跨度廠房，鍍層合理、栓釘焊接質量可靠、端部無需穿透焊，樓板抗剪性能好；
6、采用硅烷化、磷化、水洗烘干、鍍鋅等除銹防銹工藝、密封避光保存。

隨著施工技術的發展，建筑行業有了日新月異的變化。鋼筋桁架樓承板（以下簡稱鋼承板）較傳統施工工藝具有經濟性、安全性、便捷性和可靠性等優點，近年來在建筑行業得以迅速推廣和應用。
鋼承板介紹
1.鋼承板是什么
所謂鋼承板，就是將鋼筋桁架和鍍鋅壓型鋼板焊接使之組成一體，形成模板系統，也就是把混凝土樓板中的鋼筋和模板合二為一，組成一個在施工階段不借助模架系統就可以承受混凝土自重和施工荷載的承重構件（圖1）。在施工現場，可以把鋼筋桁架樓承板直接鋪設在鋼梁上，然后只需在其上進行簡單的鋼筋作業，便可開始混凝土澆筑工序施工。使用鋼承板，可以不架設模板及腳手架；利用底部鍍鋅鋼板作模板使用，混凝土澆筑完成后即可拆除再利用。
圖1 鋼承板
2.鋼承板有哪些特點
（1）對比現澆板和壓型鋼板，鋼承板受力更合理，易于雙向設計，且抗震、防裂性能更好。在施工階段，鋼承板應用于樓板，大跨度（不含支撐）可達到5.2m。
（2）在結構設計上，鋼承板使用年限和現澆板趨于一致，不同于傳統的組合樓板的是鋼承板采用鍍鋅鋼板，無須再次防腐操作，同時也減少了后期維護投入。
（3）應用鋼承板，無須對樓板底面進行防火處理，提高了防火性能好，結構耐火時間優于傳統組合樓板。
（4）施工速度快，工廠可一次性完成傳統樓板60％以上的現場鋼筋工作量，替代了100％的現場支模施工，節省了現場作業場地面積和材料。
（5）由于鋼承板是在工廠裝配施工，可控制鋼筋間距均勻一致，同時混凝土保護層厚度也可得到充分。
（6）在安裝完成后，鋼筋桁架剛度優良，可提供良好堅實的施工平臺。
（7）降低了鋼筋、混凝土、壓型鋼板的使用量，綜合造價優勢明顯。
（8）由于工廠預制，在針對樓板預留洞口處理上，可選擇方法靈活多樣，為用戶提供更多選擇。
鋼承板技術及經濟性比較分析
1.工程概況
鞍鋼煉鋼總廠新建煉鋼車間廠房，新建廠房10.400m平臺面積為4516m2，為200mm厚混凝土平臺板。施工伊始，項目經理組織技術人員結合現場工期緊、高度高、安全性差、作業面狹窄、平臺上下存在交叉作業等不利條件，對施工方案進行論證。采取傳統的搭架子支撐體系缺點眾多，不符合現場實際情況。結合以往成功的工程實例，提出采用鋼筋桁架樓承板的全新施工工藝。
2.技術性比較
本工程原采用混凝土現澆樓板，現根據鋼筋等強代換原理替換成鋼承板。鋼筋桁架模板上、下弦采用HRB400級，腹桿鋼筋采用冷軋光圓鋼筋550級，底模采用0.5?mm厚鍍鋅鋼板，屈服強度不低于250?MPa，鍍鋅層雙面總計120?g/m2。鋼筋桁架鋪板方向、鋼筋替換原受力方向鋼筋，樓板厚度為200mm，鋼筋的混凝土保護層厚度為20mm，現選用鋼筋桁架樓承板型號為TD4-160，截面特性如圖2所示。
圖2 鋼筋桁架樓承板斷面示意
鋼筋桁架下部受力鋼筋為φ10@98,上部受力鋼筋為φ10@195，受力方向上部現場需附加鋼筋φ10@195，另一個方向的上下分布筋按原設計要求為φ12@200不變，具體配筋如圖3所示。
圖3 樓承板配筋示意
與傳統現澆板相比，鋼承板有如下3個優勢。
（1）質量。鋼承板在工廠中采用設備生產，上下層及相鄰鋼筋間距、混凝土保護層厚度、樓板厚度皆可得到有效控制，施工質量也能得到可靠。
（2）縮短工期。對比傳統的現澆混凝土樓板施工，應用鋼承板避免了搭設腳手架、支模板、綁扎鋼筋、拆模板及腳手架的施工工序，甚至可以多層同時進行混凝土作業，大幅提高施工速度。據測算，其樓板整體施工速度每工日可達到120~150m2。
（3）節約工程量?，F(xiàn)場鋼筋綁扎量少，使用鋼承板可有效利用場地，節省作業面。鋼承板是將樓板中的大部分鋼筋綁扎工作在工廠中完成，可減少50%~70%的現場鋼筋綁扎工作量。
本工程可供構件堆放的場地有限，鋼承板運至現場后直接吊裝到平臺施工位置，減少了材料在現場的存放時間。另外，由于其不需要支撐系統，也節省了地面場地空間（圖4）。
圖4 鋼承板施工現場
3.經濟性比較
采用鋼承板的價格分析見表1，采用傳統模板支撐體系的價格分析見表2。
采用傳統模板支撐體系的綜合成本為300.9元/m2，而采用鋼承板的綜合成本為256.1元/m2，相比前者降低了44.8元/m2，降幅達15%，如果再考慮工期成本、勞動強度大小、設備租賃等隱形成本的話，應用鋼承板的經濟性更加明顯。
鋼承板既具有壓型鋼板施工速度快的優勢，又具有現澆板整體剛度好、有利于抗震的優點，不僅提高了樓板的施工質量，還節約了材料用量，經濟效益顯著。

1）產品概述
鋼筋桁架樓承板是將樓板中的受力鋼筋在加工廠加工成鋼筋桁架架，并將鋼筋桁架與鍍鋅壓型鋼板底模焊接成一體的組合模板 。鋼筋桁架樓承板完全不同于傳統的壓型鋼板樓承板，具備“ 經濟、便捷、安全、可靠”等諸多優勢，是一種能提升客戶價值值得樓承板產品。該產品經過十多年的發展，已經廣泛應用于裝配式鋼結構建筑 與混凝土建筑額樓蓋或屋蓋結構中。
2）產品構成
鋼筋桁架樓承板由上弦鋼筋、下弦鋼筋、腹桿鋼筋、鍍鋅底模、支座鋼筋構成。
3）工藝簡圖
4）規格參數
上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400級，鋼筋 直徑為6~12mm。
腹桿鋼筋：采用冷軋光圓鋼筋，鋼筋直徑為4?7mm。
鍍鋅底模鋼板：采用鍍鋅鋼板，常用厚度為0.4?0.5mm, 雙面鍍鋅量80~120g/mo
鋼筋桁架高度：70~270mm
樓板厚度：100~300mm
鍍鋅底模鋼板寬度：576mm、600mm
