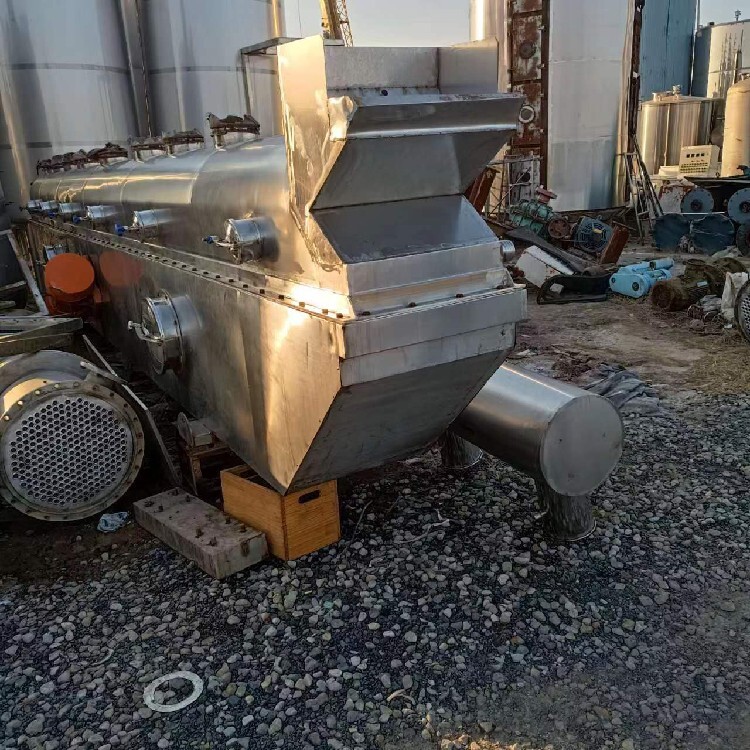

自進料口進入振動流化床干燥機內；在安裝于床體兩側上的兩臺振動電機產生一固定頻率的激振力作用下，物料沿水平網板跳躍，拋擲向前連續運動；熱風由下部向上通過床板，穿過物料層，經充分的傳熱、傳質后，由排風口排出，干燥面包屑由出料口排出，以達到脫水干燥之目的。
1、振動流化床干燥機流態化程度高。物料受熱均勻，熱交換充分，干燥強度大，比一般干燥裝置節能30%，可獲得均勻的干燥、冷卻、增濕制品，無死床和騰涌、溝流現象；
2、振動流化床干燥機振動源采用振動電機驅動，運轉平穩，維修方便，噪音低，設備使用壽命長；
3、振動流化床干燥機可調性好，適應面廣。物料停留時間和料層厚度以及振幅干燥溫度均可調節；
4、振動流化床干燥機密封性好采用全封閉結構，有效地防止了物料與空氣間的交叉污染，操作環境清潔；
5、振動流化床干燥機對物料表面損傷小。可用于易碎物料的干燥，物料顆粒外形不規則時亦不影響工作效果。

物料自進料進口進入機內，在振動力作用下，物料沿水平面流化床拋擲，向前連續運動，熱風向上穿過流化床同濕物料換熱后，濕空氣經旋風分離器除塵后由排風1：3排出．干燥物料由排料進口排出。
1,振動源是采用振動電機驅動，運轉平穩，維修方便，噪音低，壽命長。
2,流態化勻稱，無死空隙和吹穿現象，可以獲得均勻的干燥，冷卻制品。
3,可調性好，適用面寬。料層厚度和在機內移動速度以及全振幅變更均可實現無級調節。
4,對物料表面的損傷?。捎糜谝姿槲锪系母稍?，物料顆粒不規則時亦不影響工作效果。
5,采用全封閉式的結構．有效地防止了物料與空氣間交叉感染，作業環境清潔。
6,機械效率與熱，節能效果好，比一般干燥裝置可節能30一60％。
適用于化工、制藥、食品、脫水蔬菜、糧食、礦產等行業的粉狀、顆粒狀物料的干燥、冷卻等作業。如：檸檬酸、味精、硼砂、硫銨、復合肥、蘿卜絲、豆粕、酒糟、種子、礦渣、砂糖等。

通常我們會把振動流化床干燥干燥機簡單地稱之為振動流化床。振動流化床干燥機適用于污泥的全干化處理。振動流化床干燥機的結構從底部到頂部基本分為三個部分。 一、振動流化床干燥機的下面是風箱，用來把循環的氣體帶到振動流化床干燥機的各個領域，它底部的一個的氣體分隔板是用來將惰性的流化氣體帶到干燥機內，使得需要燥的物料能夠在流化床內分布比較均勻。 二、振動流化床干燥機的中間位置是一個內置的熱交換器，用來通過水蒸氣將蒸發產生的水的熱量再次送到熱交換器內進行循環使用。 三、振動流化床干燥機的是一個抽吸罩，用于分離被流化處理后的物料與循環的氣體，并且循環的氣體將脫水干燥過程中產生的水蒸氣帶離振動流化床，從而完成脫水干燥的全過程。 振動流化床干燥機的干燥溫度一般在85攝氏度左右，在干燥過程中需要燥的物料與氣流產生流化作用的同時也發生激烈的混合，因?yàn)檎駝恿骰哺稍餀C(jī)是利用它自身的熱量來進行干燥處理的，所以用于干燥的時間會相對比較長，且一次干燥的物料的數量也比較的多，即便需要燥的物料的濕度不同也不會影響到干燥的效果。 在振動流化床干燥機干燥的過程中，物料上附著的灰塵和流化的氣體被旋風分離器所分離，灰塵再通過螺旋輸送機被送到螺旋混合器內，后，灰塵被排到振動流化床干燥機外。

連續式真空干燥機
真空干燥機圖片
真空干燥機圖片
　　冷凍干燥是利用升華的原理進行干燥的一種技術，是將燥的物質在低溫下快速凍結，然后在適當?shù)恼婵窄h(huán)境下，使凍結的水分子直接升華成為水蒸氣逸出的過程. 冷凍干燥得到的產物稱作凍干物（lyophilizer），該過程稱作凍干（lyophilization）。
物質在干燥前始終處于低溫(凍結狀態),同時冰晶均勻分布于物質中，升華過程不會因脫水而發生濃縮現象，避免了由水蒸氣產生泡沫、氧化等。干燥物質呈干海綿多孔狀，體積基本不變，極易溶于水而恢復原狀。在上防止干燥物質的理化和生物學方面的變性。
各層加熱盤上均有熱載體進出口管，一般上部幾層采用低壓飽和蒸汽或熱水、熱油串聯、并聯或串并聯輸入加熱，控制各層溫度；而底部二層通入冷卻水，以降低產品溫度，回收熱量，確保質量。加熱盤按一定的間距固定在筒體框架上，呈水平置放，其間每層均裝有十字臂架，上下兩層錯位45°交錯固定在中心主軸上，并由蝸輪減速器、無級變速器及電機等驅動，以0.6~3.7(r/min)緩慢地轉動。每根臂架上裝有多支可拆式鏵犁形耙葉或者平刮板，呈等距排列。耙葉采用鉸接及簧片擺動結構，使其底刃在盤面上隨偶浮動，并可根據物料性狀任意調節耙葉角度，以確保物料在盤面上不斷向前推進。
燥物料從頂部圓盤加料器連續地加到設備內上面層小加熱盤的內圈盤面上，在回轉耙葉的機械作用下，一邊翻滾攪拌，一邊從內向外不斷向前移動，呈鋸齒形布滿整個盤面上，得到接觸加熱干燥；然后物料從外緣跌落到下面第二層大加熱盤外圈盤面下，在反向安裝的耙葉作用下，又從外向內循序移到內緣，落到第三層小加熱盤的內圈盤面上。以此類推，這樣物料一層一層地自上而下地逐層移動，連續得到加熱干燥。
被蒸發的濕分與設備內尾氣混合從上部出口自然排出，終干料落到下盤上，由耙葉刮到底部卸料口連續排出，獲得合格的干燥成品。根據產品性能、干燥要求和處理量大小，板式干燥機采用了主軸無級調速、手動調節圓盤加料器調節套高度，控制各層加熱盤溫度分布，末期冷卻降溫等一系列措施，發揮了板式干燥機的性能。

真空干燥機系由制冷系統、真空系統、加熱系統、電器儀表控制系統所組成。主要部件為干燥箱、凝結器、冷凍機組、真空泵、加熱/冷卻裝置等。它的工作原理是將燥的物品先凍結到三相點溫度以下，然后在真空條件下使物品中的固態水份（冰）直接升華成水蒸氣，從物品中排除，使物品干燥。物料經前處理后，被送入速凍倉凍結，再送入干燥倉升華脫水，之后在后處理車間包裝。真空系統為升華干燥倉建立低氣壓條件，加熱系統向物料提供升華潛熱，制冷系統向冷阱和干燥室提供所需的冷量。
設備采用加熱，物料受熱均勻；采用捕水冷阱，并可實現快速化霜；采用真空機組，并可實現油水分離；采用并聯集中制冷系統，多路按需供冷，工況穩定，有利節能；采用人工智能控制，控制精度高，操作方便。對凍干制品的質量要求是：生物活性不變、外觀色澤均勻、形態飽滿、結構牢固、溶解速度快，殘余水分低。要獲得的制品，對凍干的理論和工藝應有一個比較全面的了解。
凍干真空干燥工藝包括預凍、升華和再凍干三個分階段。合理而有效地縮短凍干的周期在工業生產上具有明顯的經濟價值。 真空干燥機在密封的夾層中通入熱能源(如熱水、低壓蒸汽或?qū)嵊?，熱量以內殼傳給燥物料。在動力驅動下，罐體作緩慢旋轉，罐內物料不斷地混合，從而達到強化干燥的目的。物料處于真空狀態，大氣壓下降使物料表面的水份(溶劑)達到飽和狀態而蒸發，并由真空泵及時排出。
物料內部的水份(溶劑)不斷地向表面滲透、蒸發、排出，三個過程不斷進行，物料在很短時間達到干燥目的。設備主要由筒體和框架、大小空心加熱盤、主軸、十字臂及耙葉、圓盤加料器、下料盤及成品出口、尾氣出口、熱載體進出口管、檢視門、蝸輪減速器、無級變速器及電機等所組成。設備主要構件是空心加熱盤，中空部焊有折流隔板加強，既增加剛度和強度，又提高傳熱效果，發揮了傳導干燥熱能利用率高的優點。

網帶烘干機是一種由電加熱、蒸汽加熱、熱風加熱進行加熱的批量、連續式生產利用鋼網作為傳輸帶運載物料進行連續烘干的干燥設備。主要將壓制的成品球通過輸送機直接輸送到平板輸機上，通過平板輸送機上端的刮板將成品球勻布在烘干機上，提高球的透氣性，達到烘干效果。
網帶烘干機原理:
網帶式烘干機主要原理是將物料均勻的平鋪在網帶上，網帶采用12-60目的鋼絲網帶，由傳動裝置拖動在干燥機內往返移動，熱風在物料間穿流而過，水蒸氣從排濕孔中排出，從而達到干燥的目的，箱體長度由標準段組合而成，為了節約場地，可將烘干機制成多層式，常見的有二室三層、二室五層、長度6-40m，有效寬度0.6-
