主要結構及功能

該防撞墻模板臺車為了運輸方便和現場安裝，主結構之間采用銷軸和法蘭連接，其結構見總裝示意圖。該防撞墻模板臺車在結構上可以分為主車、電動葫蘆、立柱、懸臂和電氣等幾部分，構成一個完整的結構體系。
3.1主車

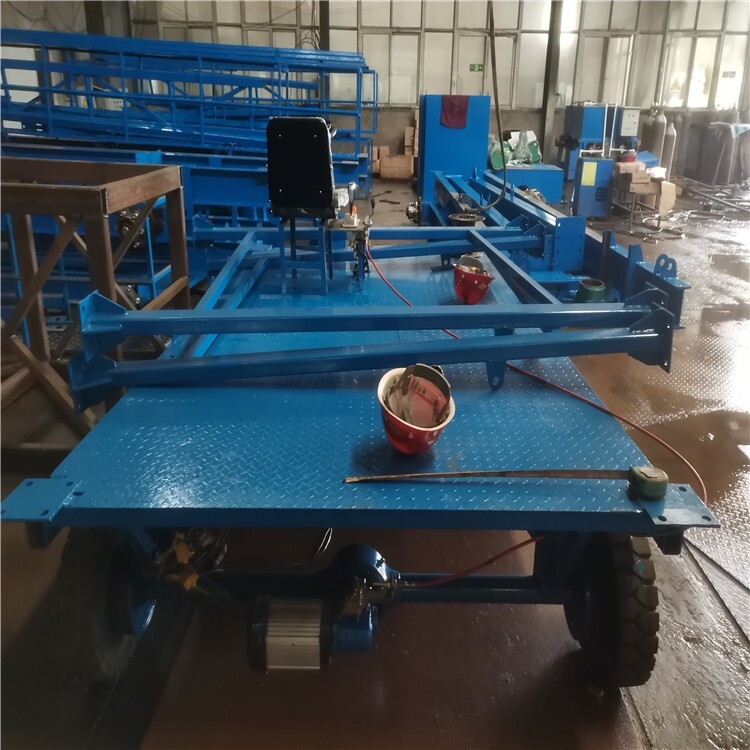

主車為平面橫梁式結構，采用型鋼和鋼板焊接而成。有結構輕、剛性好、穩定性強、抗風能力大、安裝方便、外形美觀等優點。
主車是防撞墻模板臺車的主要承力構件，長 5 米，寬 2.4 米。
3.2提升小車
由方管和行走部分焊接而成。
3.3立柱
立柱安裝在主車的兩端，采用型鋼和鋼板焊接而成。
3.4懸臂
懸臂采用型鋼和鋼板焊接而成
3.5電器系統
電器系統主電路采用交流 380V 供電，頻率 50HZ，控制電路采用 380V 電壓控制。本機采用配電柜集中控制，各單機構采用遙控器控制，整機功率 10KW。應設接地線。

使用說明

5.1防撞墻模板臺車試車前的檢查
5.1.1檢查同一運行機構各電動機轉向是否相同。
5.1.2調整電動葫及錐形電機制動器的制動間隙，確保制動可靠。檢查各減速機內的油量是否充足。
5.1.3檢查各個安裝部位是否正確，連接是否牢靠。
5.1.4檢查電氣系統儀表是否在“0”位。
5.1.5檢查有無防礙各機構工作的障礙物。
5.1.6檢查操縱手柄、按鈕操作是否靈活。
5.1.7待一切檢查確認無誤后方可試車運轉。
5.2空載試驗
5.2.1提升小車空載沿懸臂軌道來回行走數次，車輪無明顯打滑現象，啟動、制動正常可靠。
5.2.2開動提升機構，空鉤升降數次，開關動作靈敏準確。
5.2.3把提升小車開至懸臂端頭，整機在前后行走數次，啟動、制動正?？煽浚囕啛o(wú)明顯打滑現象。
5.3靜載試驗
先起升額定載荷，再起升 1.1 倍額定載荷離地面 100 毫米處，懸停 10 分鐘后卸去負荷，檢查防撞墻模板臺車是否有殘余變形，反復數次后，懸臂不再有殘余變形。
5.4動載試驗
以 1 倍額定載荷使起升機構和提升小車在范圍內慢速反復運轉，各制動機構及電器控制應靈敏、準確可靠，懸臂震動正常，機構運轉平穩。卸載后各機構和主梁無損傷和變形。

注意事項及故障排除

7.1注意事項
7.1.1防撞墻模板臺車應有專人操縱，操作者應了解防撞墻模板臺車的結構性能，熟悉安全操作規程。
7.1.2不允許將負荷長時間懸吊在空中，以防止機件變形及其它事故。
7.1.3防撞墻模板臺車安裝使用前，應按電動葫蘆上的要求加油，減速機按使用要求加油。
7.1.4工作完畢后，應切斷總電源，并將防撞墻模板臺車固定在橋面上。
7.1.5防撞墻模板臺車應有專人指揮，沒有指揮信號不得進行操作。
7.1.6鋼絲繩的使用與報廢
（1）為避免鋼絲繩迅速磨損，鋼絲繩應始終處于潤滑狀態。
（2）定期檢查鋼絲繩固定端的固定情況。
（3）從卷筒上抽出的鋼絲繩，應防止打環、扭結、彎折或粘上雜物。
（4）按照國標 GB5972-1986《起重機械用鋼絲繩檢驗和報廢實用規范》的規定，若出現以下情況之一時，鋼絲繩應報廢：
a.如果斷絲緊靠一起形成局部聚集，則鋼絲繩應報廢。b.如果整根股的斷裂，則鋼絲繩應報廢。
c.當外層鋼絲繩磨損達到其直徑的 2%時，鋼絲繩應報廢。
d.當鋼絲繩直徑相對公稱直徑減小達到 2%或更多時，即使未發現斷絲，鋼絲繩也應報廢。e.外部鋼絲繩的腐蝕可用肉眼觀察，當表面出現深坑，鋼絲相當松弛時應報廢。
f.籠狀畸變的繩股擠出的和嚴重扭結的鋼絲繩應立即報廢。
g.彎折是鋼絲繩在外界影響下引起的角度變形，這種變形的鋼絲繩應立即報廢。
7.2常見故障及排除方法

施工注意事項
1、模板拆除應遵循先支后拆，后支先拆的順序，拆時嚴禁拋扔。拆模時間不宜過早，應在混凝土強度能其表面及棱角不至因拆模而受損壞時方可拆除，一般當混凝土強度達到設計強度 75%時。拆除模板時，不允許用猛烈地敲打和強扭等方法進行。模板拆除后，應維修整理，分類妥善存放。
2、為穩定性，4 級以上大風、大雨、大霧和大雪天暫停裝、拆模作業。
3、工人進入施工現場戴好安全帽，佩好安全帶，工具及構配件要放在工具袋內，穿防滑鞋工作、袖口、褲口要扎緊。高空作業拴好安全帶。

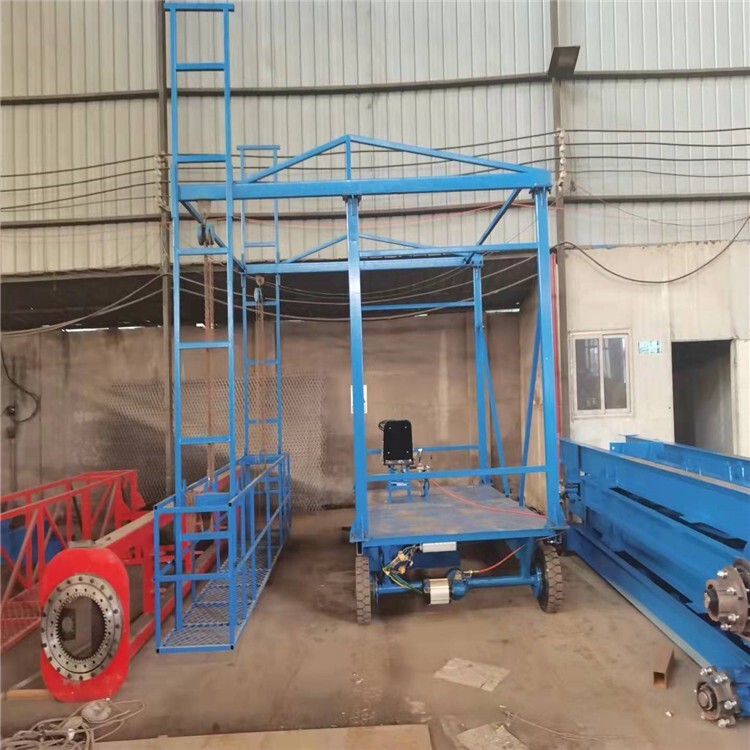

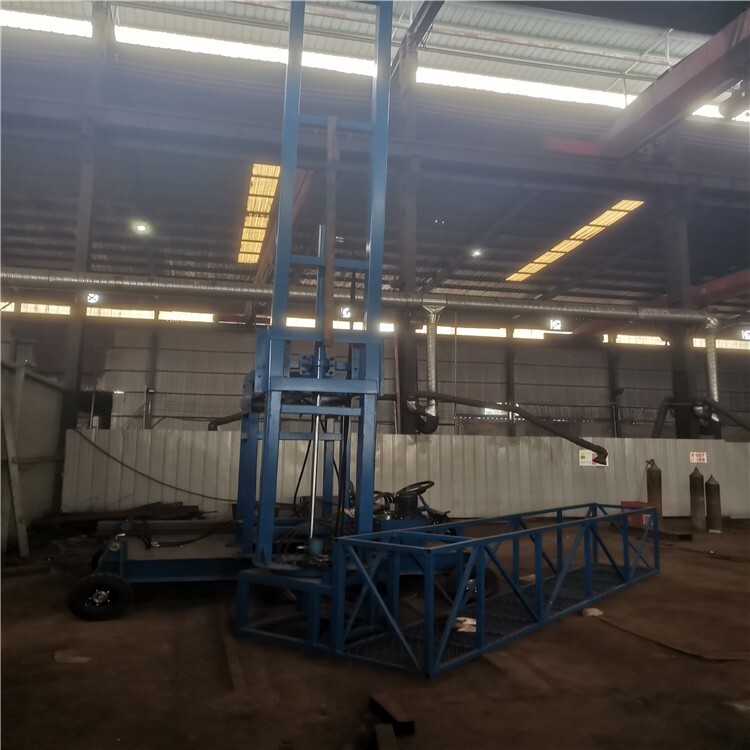

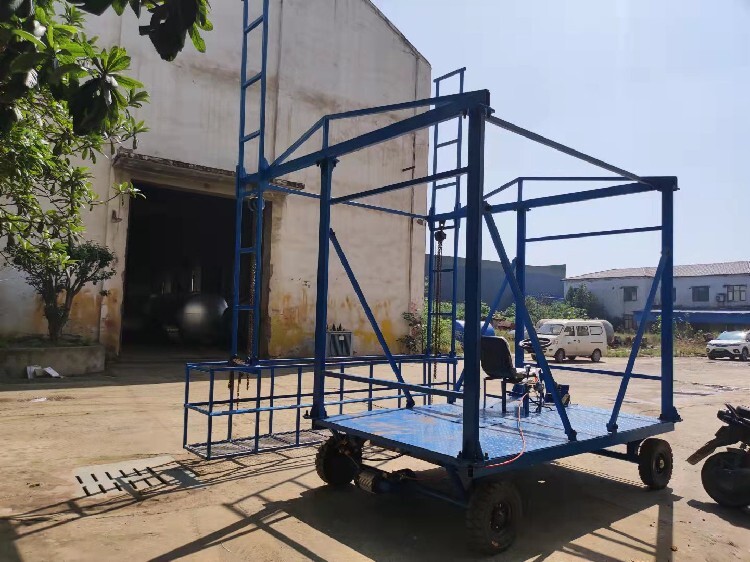

生產的橋梁檢測施工吊籃設備根據施工現場結合施工條件要求自主研制的產品，16年的專研只為了更好的服務于客戶的需求。橋梁檢測車具有實施檢測作業方便、不中斷交通、工作機動靈活、作業、操作方便、安全可靠性高等優點。

橋梁檢測施工吊籃設備穩定性好，承載能力大，多道防護措施確保了人員的安全。安全可靠，剛性強；操作簡單，維修方便；可進行垂直水平運輸。但施工操作該設備依附于橋梁兩側的防撞墻，所以說該設備是—橋梁檢測設備。高速橋梁檢測施工吊籃設備有以下的特點。

　　1）左、右自動控制同步行走技術、變軌過墩技術。

　　2）多重保護措施，多重制動措施、防超重保護、多環道保護措施等。

　　3）輕量化設計和模塊化設計技術，靈活，可承受800~1000公斤的載荷。

　　4）全程都是無線遙控操作，施工時可隨時根據需要來回控制吊籃位置對橋梁進行維護或者檢修。

　　5）其操作平臺即可垂直提升，又可平行移動，橋梁同跨間相對應點位施工，可用雙車抬著操作平臺，從一個點位平行移到對應點位。

　　6）跨間點位移動，可使用單臺特種車，作單邊垂直提升單邊平行移動。



　橋梁檢測車有效解決：空中操作平臺的安裝和移位，河面上不能搭建腳手架或橋墩較高不易搭建腳手架的問題。

　　橋梁檢測施工吊籃設備采用特種作業車配合進行高速橋梁支座的更換和檢修，平均每天可以完成3—4個點位的作業。施工產值是原始作業法的3—4倍。石吉高速路上特大橋很多，大都在500m—800m之間，維修點位多的情況下，有連續幾天創出每天完成6個點位，較多達7個點位。

　　橋檢車使用成本僅僅是租賃傳統車載檢測車價格的三分之一，施工靈活，可以使用數十年，長期受益。

這個效率、安全為主旋律的時代，能夠?yàn)榇蠹覄?chuàng)造便利才能受到大家的一致肯定和喜歡，東西不斷的進步改良才會有它的生存空間，那創造東西的人才能夠獲利，只有方便了大家才能收獲自己想要得到的東西。隨著我國經濟的不斷發展，對交通建設的投入也在不斷加大，公路橋梁的數量與日俱增，使得橋梁的檢測與維護成為了當務之急。而恰恰橋梁檢測車為橋梁檢測的工作人員提供了安全穩定的工作平臺，若要加以合理利用，將會大大降低檢測任務的難度，同時提高橋梁檢測的工作效率。

橋梁檢測車主要是起到檢測橋梁橋梁結構安全、橋梁病害的作用，具體體現在下面幾個方面：



1.橋梁的外觀病害檢查橋梁外觀病害檢查是橋梁結構檢測的基礎，具體是通過使用裂縫觀測儀、數碼照相機、卡尺等工具對橋 梁進行觀察與測量，初步評估橋梁的外觀損壞狀況，為后期的橋梁結構檢測提供依據；



2.另外橋梁的結構材料檢測橋梁結構材料檢測是建立在橋梁外觀病害檢查的基礎之上、對橋梁結構材料進行的進一步檢測。其目 的是了解橋梁內部材料的損壞狀況以及潛在的安全問題，為判斷橋 梁耐久性和可靠性提供了技術依據。橋梁結構材料檢測主要的檢測對 象是鋼筋銹蝕狀況以及混凝土的強度。



3.如果大家將橋梁擬人化看待的話，橋梁內部的鋼筋便是橋梁的“骨骼”，包裹這鋼筋的混凝土自然就是橋梁的“血肉”了。骨骼支撐是橋梁的基礎，而血肉既替骨骼分擔了壓力，又對骨骼起到了保護作用，二者共同協作 了橋梁屹立不倒。橋梁檢測車通過其上部搭載的各種儀 器對橋梁的鋼結構和混凝土結構進行采樣分析，依據橋梁結構材料 檢測評定標準對橋梁的鋼筋和混凝土狀況進行評定，并對導致二者病害的原因進行分析，了對橋梁病害的及時發現與及時。
