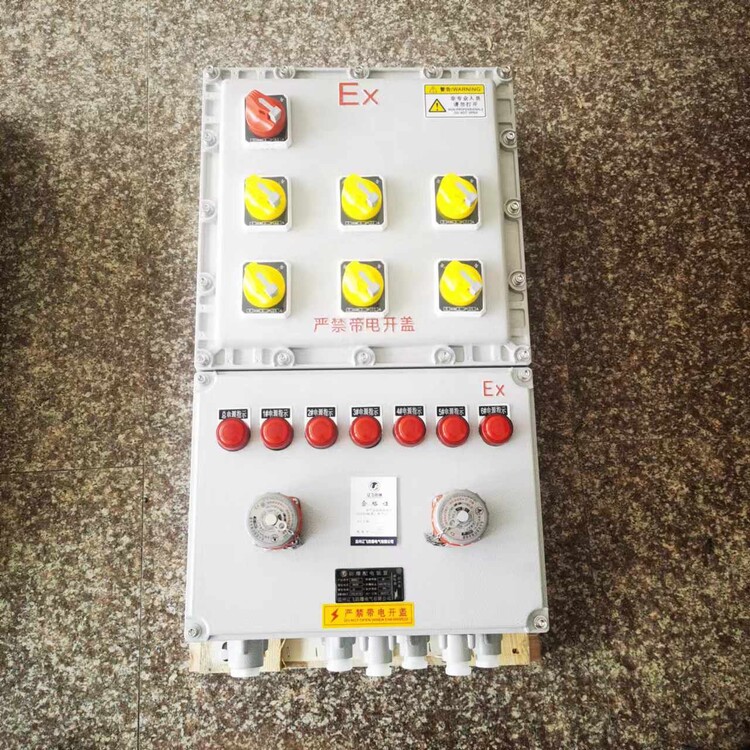

BXK8050-S-A6D3K3防爆防腐控制按鈕箱/6鈕3燈3開關壁掛式防爆控制箱/全塑料防爆防腐控制箱言泉*

BXK8050-S-A6D3K3防爆防腐控制按鈕箱適用范圍

1.1區、2區危險場所.

2.ⅡA、ⅡB、ⅡC類T1-T6組爆炸性氣體或蒸氣環境;

3. 戶內、戶外(IP54，IP65*訂購時需提出 )。

產品特點：

1、增安型外殼，內裝8050系列防爆元件

2、外殼采用聚碳樹脂壓制成型，美觀、耐腐蝕等優良性能

3、采用曲路密封結構設計，具有良好的防水防塵性能

4、外露緊固件均用不銹鋼，便于用戶安裝，維護

技術參數：

執行標準：GB3836.1-2000,GB3836.2-2000,GB3836.3-2000

防爆標志：ExdeⅡBT6

防護等級：IP55

防腐等級：WF1

使用類別：AC-3,AC-4

額定電壓：220V/380V（如有特殊要求請注明）

額定電流：10A

進線口螺紋：G1″（如有特殊要求請注明）

電纜外徑：Φ12mm～Φ17mm

選型指南：

在選型時請根據總單元及分單元含義，注明開關,按鈕,指示燈,電流表各自的數量,規格及其產品的安裝方式,進出線口方向等,詳細注明所需產品的型號。

A,總單元中注明所需開關,按鈕,指示燈,電流表數量規格,產品安裝方式,進線方式。

如：二鈕一表二燈掛式注為：BZC51-A2B1D2G。

B,分單元中詳細注明開關,按鈕,指示燈,電流表各自的參數，如數量,規格,電壓等。

2.1,開關：在選型時參照開關代號中的各種功能選取相應的開關，用戶另有特殊要求的請在訂貨選型前與本公司  工程技術人員澄清，我公司可根據要求特制。

如：開關選用功能代號為A，則注為：K1-1A。

2.2,指示燈：選型時根據所需指示燈的顏色,電壓,數量注明指示燈代號。

如：指示燈選用兩燈紅綠各一，電壓為AC220V，  則注為：D2-1Rd/1Gd；  指示燈選用兩燈均為紅色24V，則注為D2-2Rb。

2.3,按鈕：選型時注明按鈕的數量,按鈕頭結構,觸頭型式等參數，注明選用按鈕的代號。

如：兩按鈕均為一常開一常閉，按鈕結構為標準型按鈕，  則注為：A2-2Ⅰa

如：兩按鈕一只為一常開一常閉，一只為二常開，按鈕結構為標準型按鈕，則注為：A2-1Ⅰa/1Ⅱa。

2.4,電流表：選型時請電流表的量程及數量。

如：電流表量程為200/5，數量為1，則注為：B1-1（200/5）；

如：電流表數量為二,量程一只為200/5,一只為100/5，  則注為：B2-1（200/5）/1（100/5）
