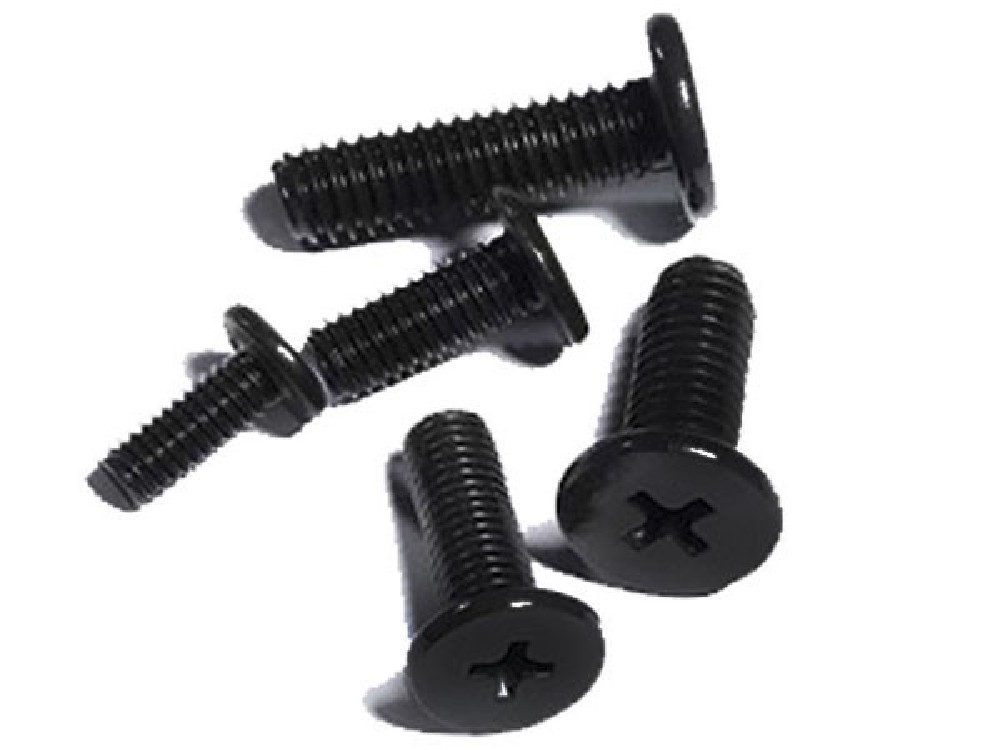

膜層厚度1微米表面顏色黑色
發(fā)黑處理后的封閉工藝
發(fā)黑后的封閉處理可顯著提升氧化膜的耐蝕性和耐磨性，常用方法有浸油、鈍化、涂覆三種。浸油封閉適用于機(jī)械運(yùn)動部件，工件發(fā)黑干燥后浸入機(jī)油、防銹油中，油溫50-60℃，浸泡20-30分鐘，油膜可隔絕空氣和水分，防銹期可達(dá)6-12個(gè)月。鈍化封閉采用鉻酸鹽鈍化液（重鉻酸鉀50-100g/L，溫度40-50℃），處理10-15分鐘，在氧化膜表面形成鉻酸鹽轉(zhuǎn)化膜，耐鹽霧性能提升2-3倍，但需注意環(huán)保要求。涂覆封閉則針對裝飾件，采用丙烯酸清漆或電泳漆，厚度5-10μm，兼具保護(hù)和光亮效果，適用于家具、家電等領(lǐng)域的不銹鋼配件。
201不銹鋼發(fā)黑的技術(shù)難點(diǎn)與解決
201不銹鋼含錳量高、鎳含量低，發(fā)黑處理易出現(xiàn)膜層不均、顏色偏灰等問題，核心難點(diǎn)在于表面鈍化膜不穩(wěn)定和氧化反應(yīng)可控性差。解決措施一：強(qiáng)化前處理，采用“堿性除油+鹽酸酸洗+硝酸活化”三步法，酸洗時(shí)添加0.5%-1%緩蝕劑（如烏洛托品），避免過腐蝕；活化時(shí)間延長至3-5分鐘，破壞表面富錳鈍化膜。措施二：優(yōu)化發(fā)黑液配方，在堿性氧化液中添加20-30g/L硝酸鎳，利用鎳離子促進(jìn)Fe?O?均勻生成，溫度控制在145-150℃，處理時(shí)間縮短至15-20分鐘。措施三：后處理增加鈍化步驟，用80-100g/L重鉻酸鉀溶液鈍化，提升膜層穩(wěn)定性。經(jīng)優(yōu)化后，201不銹鋼發(fā)黑膜層可呈均勻黑色，附著力達(dá)到GB/T 12600標(biāo)準(zhǔn)要求。
316L不銹鋼的低溫發(fā)黑工藝
316L不銹鋼因含鉬和低碳特性，耐蝕性強(qiáng)，常規(guī)高溫發(fā)黑能耗高，低溫發(fā)黑工藝更具優(yōu)勢。該工藝采用酸性氧化體系，發(fā)黑液主要成分為硫酸40-60mL/L、鉻酸酐30-50g/L、硫酸銅10-15g/L，溫度控制在50-60℃，處理時(shí)間20-30分鐘。反應(yīng)原理為酸性條件下，鉻酸酐氧化不銹鋼表面生成Cr?O?，硫酸銅提供銅離子形成CuO-Fe?O?復(fù)合膜，膜層厚度0.3-0.5μm，呈啞光黑色。工藝優(yōu)勢在于能耗低、設(shè)備腐蝕小，且無高溫強(qiáng)堿的安全風(fēng)險(xiǎn)。為提升膜層附著力，需在發(fā)黑后進(jìn)行熱水沖洗（80-90℃）和烘干（100-120℃），再浸涂有機(jī)硅封閉劑，適用于醫(yī)療器械、食品機(jī)械等對清潔度要求高的316L不銹鋼部件。
不銹鋼發(fā)黑膜層的性能檢測標(biāo)準(zhǔn)
發(fā)黑膜層的性能檢測需依據(jù)國家標(biāo)準(zhǔn)和行業(yè)規(guī)范，核心檢測項(xiàng)目包括外觀、附著力、耐蝕性和厚度。外觀檢測采用目視法，要求膜層均勻一致，無發(fā)花、露底、起皮等缺陷，顏色符合供需雙方約定（如藍(lán)黑色、純黑色）。附著力檢測常用彎曲試驗(yàn)：將工件彎曲180°，膜層無裂紋、脫落為合格；或劃格試驗(yàn)（劃格間距1mm），膠帶剝離后無格內(nèi)脫落。耐蝕性檢測包括中性鹽霧試驗(yàn)（GB/T 10125），要求48小時(shí)內(nèi)無紅銹；浸水試驗(yàn)（常溫蒸餾水中浸泡72小時(shí)），膜層無變色、脫落。厚度檢測采用磁性測厚儀（適用于鐵磁性氧化膜），要求膜層厚度在0.5-2μm范圍內(nèi)，偏差不超過±0.2μm。此外，還需檢測膜層的耐磨性（落砂試驗(yàn)）和耐溫性（200℃烘烤1小時(shí)無變化）。
發(fā)黑處理中的常見缺陷及解決對策
不銹鋼發(fā)黑過程中易出現(xiàn)膜層發(fā)花、附著力差、顏色偏淺三大常見缺陷。膜層發(fā)花多因前處理不，工件表面殘留油污或銹蝕，解決對策為加強(qiáng)除油酸洗，增加超聲波清洗環(huán)節(jié)（頻率20-40kHz，時(shí)間5-10分鐘），確保表面潔凈。附著力差主要源于發(fā)黑時(shí)間不足或溫度過低，需調(diào)整工藝參數(shù)：化學(xué)發(fā)黑溫度提高5-10℃，處理時(shí)間延長5-10分鐘；電化學(xué)發(fā)黑可適當(dāng)提高電流密度0.5-1A/dm2。顏色偏淺多因發(fā)黑液濃度不足或老化，對策為定期檢測發(fā)黑液成分，補(bǔ)充消耗的氫氧化鈉、亞硝酸鈉等主劑，當(dāng)溶液中Fe3+濃度超過50g/L時(shí)，需更換新液。此外，后處理沖洗不導(dǎo)致殘留藥液腐蝕，需用去離子水多次沖洗
