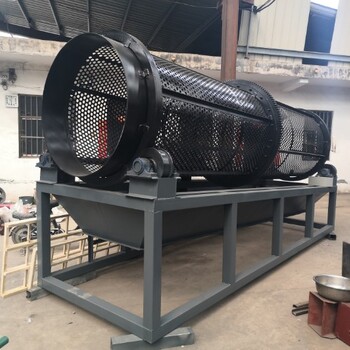

可調滾筒角度的礦用滾筒篩

可調滾筒角度的礦用滾筒篩,包括滾筒篩底板,液壓伸縮機構,滾筒篩支撐板,滾筒和動力單元,滾筒篩底板包含底板本體,滾筒篩支撐板包含支撐板本體,滾筒包含外部篩層和內部篩層,內部篩層和外部篩層側部邊緣的后端為開口結構,動力單元包含旋轉電機,旋轉電機的轉軸通過聯軸器與轉動軸的一端螺紋連接,轉動軸的另一端貫穿轉動軸支撐架和內部篩層設有的連接板,支撐板本體下表面的左側端與底板本體上表面的左側端通過液壓伸縮機構鉸鏈連接,支撐板本體下表面的右側端與底板本體上表面的右側端通過支撐柱鉸鏈連接,通過液壓伸縮機構的伸縮推動支撐板本體發生傾斜,滾筒角度可調節.

圓筒篩型號蛇紋石分級篩不堵孔滾筒篩

力威滾筒篩-----入料濃度對滾筒篩脫水和分級有不同的影響,在入料濃度為30%時,脫水效果差,低于或30%都會增強脫水效果;滾筒篩的分級效果是隨著入料濃度的升高逐漸減小的.入料粒度中,難篩粒與阻礙粒含量越多,篩分效果越差. 利用離散單元法軟件EDEM對滾筒篩的篩分過程進行仿真試驗研究.本次仿真試驗重在研究不同轉速下各粒級顆粒在滾筒篩內的運動狀態及透篩情況,為了減少計算時間,對篩筒模型及顆粒模型進行了一定的簡化.通過對仿真試驗結果計算出的分級效率與實際試驗分級效率對比,其分級規律基本一致,均隨著轉速的增高,分級效率增大.通過對顆粒在滾筒篩內的運動狀態分析,得出不同粒級在滾筒篩內的運動狀態不同。

環保型力威牌滾筒篩－新時代篩分裝備

滾筒篩也叫滾動篩和轉篩。力威牌滾筒篩是在傳統圓筒篩基礎上結合新時期工藝要求開發研制的經典型篩分機械。該機械保持了圓筒篩的優點增強了使用范圍并有效克服了原來機型的諸多缺陷。成為一種結構新穎，效果的性機型。

該篩機由上半部、下半部、檢修跑道等組成。

上半部由驅動裝置、聯軸器、滾籠、緩沖段，清掃器、軸承機構組成。驅動裝置采用普通電機匹配圓柱齒輪減速機、三角帶、防護罩組成。傳動扭矩大，潤滑系統可靠，緩沖性能好。。可靠穩定。

聯軸器采用梅花聯軸器，該聯軸器由精鋼鍛造而成。具有同心補償性能好，傳遞扭矩大。壽命持久，無噪音，便于更換和維護。性能遠遠于十字滑塊聯軸器。

滾籠是該設備的核心部件。由主軸、輪輻、骨圈、縱向骨架組成。主軸和其他部件均為機械連接。主軸強度高。無應力，抗疲勞性高。同心度好，形成框架結構強度。能承受足夠的物料承重。這是普通滾筒篩無法做到的。由于滾籠為框架結構所以鋪設錳鋼篩網就變得簡單易行。篩網中部尾部及周邊均采用壓板螺栓連接。結構非常堅固。篩面之上可以承受足夠的物料重量。使物料實現大產量作業。穩定可靠。

緩沖段是為了減少物料直接對篩面沖擊而設置的耐磨襯件。有效的保護篩網。獲得足夠持久的的使用壽命。剖分式設計便于單人操作。。

清掃器也是該設備的重要亮點之一。要想獲得理想的產量和精度，清網裝置是的，滾筒篩運行平穩，如果沒有外力作用于篩網很容易造成堵篩，糊孔等現象造成篩分效果極差。所以新鄉市力威機械有限公司工程技術人員設計了結構。效果顯著的自清網部件。對于堵孔現象解決的較為。從而正常篩分工藝的順利進行。

軸承采用外置式結構。由于才用了可靠的封閉結構使得軸承遠離灰塵。有效延長軸承使用壽命。

防塵蓋為快速開啟結構，空間范圍大，便于檢查和更換篩片。密封可靠。傳統密封蓋要用起重設備輔助，而且也要將拆掉的風罩臨時放置。這都會產生非常大的人力、時間和成本。效率極低。

下半部為集料斗和支架結構。該結構根據客戶需要可分為溜管收集式，皮帶機收集式、螺旋收集式等等多種方式。集料斗內部也有帶內襯和不帶內襯之分。標準供貨為不帶內襯。

檢修跑道是人機合一不可缺少的部件。安全可靠穩定持久環保的滾筒篩會給您帶來一份精喜。

一個的產品是需要的設計思路。細節的把握，并加以足夠的時間。這樣才能生產出的產品，從而大幅降低維修費用和實際運營成本的。

力威牌滾筒篩是當前環保風暴下明智而又正確的原則。愿我們的力威篩為您分憂解難。謝謝朋友們支持

提高產量和精度的篩分利器－力威布料器

力威篩布料器是新鄉市力威機械有限公司工程技術人員參考國際同類產品結合實際運行狀況研制而成的一種型布料裝置。

該裝置由圓形進料口、布料箱、檢修蓋、抱箍支撐、彈性系統組成。

工作原理:物料通過圓形進料口將物料聚集形成圓柱型料流進入布料箱通過特殊結構并由振動電機產生振動使聚集的料流迅速散開、活化進行均勻分料。形成一定寬度厚度比較均勻的矩形斷面從橢圓口中排出形成均勻厚度的料層。

結構特點:

圓形進料口便于物料集中由溜管進入。安裝軟連接快捷，一般1-5分鐘。材料低廉范圍廣。效果好。

檢修蓋采用輕鋼彎制而成。重量輕，拆裝快速，密封效果好?？梢院芎?jiǎn)單的更換耐磨襯件并調整落料中心點位置。

布料箱由精心設計的組件焊制而成。結構堅固，安裝方便，布料效果明顯，壽命持久。

抱箍支撐采用便捷的結構設計，有效補償由于基礎空間誤差帶來的不便。設備平穩運行。

靜音彈性系統是的我公司工程技術人員的新型彈性系統，該彈性系統遠遠于橡膠彈簧、復合彈簧以及鋼彈簧。它比橡膠彈簧和復合彈簧有更好的壓縮空間和儲能范圍。大幅降低基礎對設備的反沖擊而造成壽命短以致?lián)p壞現象。比鋼彈簧噪音低得多。效果更明顯。

橢圓形出料口是我公司工程技術人員針對設備特點及現場使用狀況設計的新型接頭方式。既滿足布料寬度要求又方便軟連接安裝并注重防塵效果和成本控制。

振動電機是該裝置的重要部件。我公司采用部分進口元件以持久的壽命和充足的動力輸出。

使用范圍:

該裝置適用于Z大粒度不超過70㎜的散體物料。物料不得有粘性和附著性。主要應用于礦篩、直線振動篩、搖擺篩、旋振篩等通用型篩分設備。

種類:該裝置有中心進料結構和側進料結構。

     由于天然河沙面臨資源枯竭，機制砂代替河沙成為主要建筑原材料，石塊經過破碎出現不同大小顆粒的小石塊，其中出沙和石子，在它們區分時需要用到圓振篩，分離出石子和沙再就是圓振篩出現的原由。

      力威1530圓振篩處理篩選20-30mm石子分離出沙每小時處理量達到70噸起，可以在中型砂漿站使用，Z大處理量90噸，合作廠家江蘇天美。廠家選擇力威是因?yàn)槲覀兩a(chǎn)的圓振篩處理量大，噪音小，維修方便，采用聯軸器作為主要的鏈接支撐（激振器，電機）。同時采用壓塊換網結構，換網更快。
